クオリアクール 喫煙休憩ボタンで効率化

呼出しランプクオリアクール

クオリアクール

15mmエッジの超極薄フラットデザイン

洗練されたデザイン、過剰さを抑制しスッキリとしたレイアウト。全周囲にクリスタルレンズ採用、宝石の輝きを実現。

特長

遊タイム搭載機対応

パチンコでは新解釈基準機 遊タイム搭載機が登場。遊タイムの発動回数および履歴グラフで発動履歴を確認できます。ST終了時や高確率終了時などにスタート回数クリアもできるので、遊タイム機での台選びに必要なスタート回数をより正確に表示できます。

※機械台ごとの出力形態の違いなどの影響により遊タイム発動条件と表示されているスタート回数との間で誤差が生じる場合があります。

遊タイム搭載機対応

セルフ喫煙休憩ボタンで離席が気軽に ~ 喫煙者もストレスフリーに ~

スタッフを呼ぶことなくセルフで喫煙タイマーをセット。遊技客の利便性向上、スタッフの省力化に貢献します。設定時間タイムオーバー時は代表ランプ出力してスタッフにお知らせ。また外部出力を取り込み非稼働時間の統計データとして活用できます。

セルフ喫煙休憩ボタンで離席が気軽に ~ 喫煙者もストレスフリーに ~

設定付遊技台の設定推測データ表示

[パチンコ分析データ]
設定付きパチンコ対応のデータを表示します。1枚目では各7日分と7日分総計データを表示。2枚目では本日最高、7日間最高、過去最高を表示。チャンス中大当確率は取得方法により高確中大当確率として表示可能です。

[解析データ]
解析に役立つ情報を最大6つ選択開示。

[スタートエリア]
スタート間のボーナス分布を表示。

設定付遊技台の設定推測データ表示

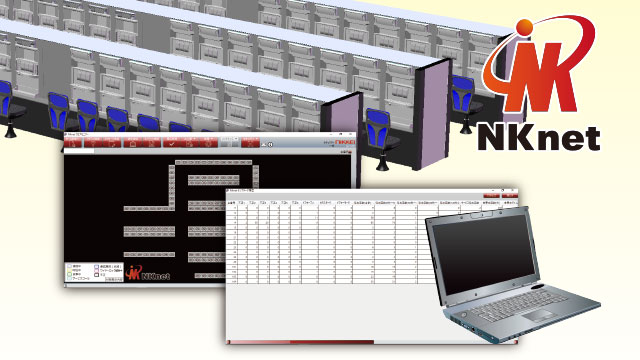

NKnetシステムで一元管理

●呼出しランプ設定の登録・変更
●台入れ替えでのデータ移動
●データのバックアップ
●コンテンツ画像管理
●メッセージ作成・管理
●統計データ(呼出数・喫煙休憩数)
など

NKnetシステムで一元管理

ガイドワークスのオリジナルコンテンツ配信

機種背景、機種遊技ガイド、オリジナル演出画像など他では見られない独自のコンテンツです。

※本コンテンツはNKnetシステムが必要です。ガイドワークスの配信コンテンツは有料契約になります。

ガイドワークスのオリジナルコンテンツ配信

他台データを手元の呼出しランプで確認

パチンコ/パチスロ全遊技台データ閲覧可能。手元の呼出しランプで他の遊技台データを確認できます。結果は他台データ一覧として表示され、空き台かどうかの稼働状態も確認できます。そこからさらに任意の台の詳細なデータを確認できます。

※他台データ機能はNKnetシステムが必要です。また機械台別検索はガイドワークス配信コンテンツ契約が必要です。

他台データを手元の呼出しランプで確認

高輝度新発色7セグ採用

新発色の7セグを採用。今までにない新鮮な表示に鮮やかで見やすい新世代の7セグメントです。

高輝度新発色7セグ採用

ボタン発光色で操作ナビ

各種詳細データ表示時、画面下部に現れる操作ガイドと同期したボタン発光で操作ナビゲートします。

ボタン発光色で操作ナビ

消毒済表示で安心して遊べる&エコ機能搭載

安心して遊んでいただくために「消毒済」「清掃済み空き台」表示機能を搭載。スタッフの清掃消毒後にリモコン操作で「消毒済」表示に切り替えできます。その遊技台で遊技すると自動的に通常のデータ表示に戻り、遊技終了時に非稼働を自動検知して、清掃消毒待ちの状態となり、スタッフへお知らせします。

イルミネーションランプ部およびデータ表示部の輝度を落として節電することができます。ランプ部とデータ表示部それぞれ独立して設定できます。また非稼働時のみ自動節電する設定も可能。エコ機能が働くと液晶画面にエコマークを表示し、節電中であることをお知らせします。

消毒済表示で安心して遊べる&エコ機能搭載

各台計数機対応 箱積み演出(オプション)

各台計数機の持ち玉・持ちメダル数を箱積みグラフィックとともに表示します。10箱以上で千両箱演出になります。

各台計数機対応 箱積み演出(オプション)

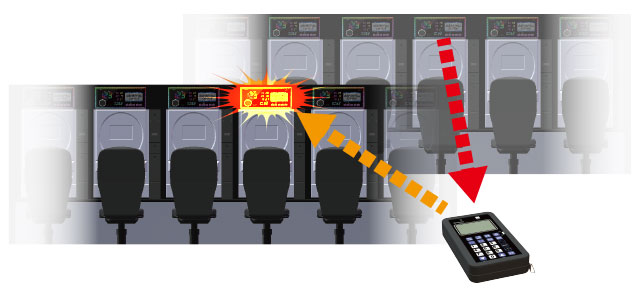

超高速!!台移動のデータも瞬時に対応 メモコン(オプション)

これひとつで呼出しランプ設定のバックアップや台移動時の呼出しランプ設定移動が簡単にできます。遊技データの30日分のコピー送信、500台分のデータ保存が可能です。

※特許取得済み。

超高速!!台移動のデータも瞬時に対応 メモコン(オプション)

内蔵スピーカー(オプション)

店舗独自の音源を利用した店内放送や告知に活躍します。クオリアクールにはボタン操作感が得られる操作音やスタッフ呼出時に通知する呼出音が搭載されています。

内蔵スピーカー(オプション)

大型POPケース(オプション)

クオリアクールの背面上部に取り付けるA3横ハーフサイズの大型POPケース。機種スペックなど、その日その時に合わせた様々なアピールができます。

大型POPケース(オプション)

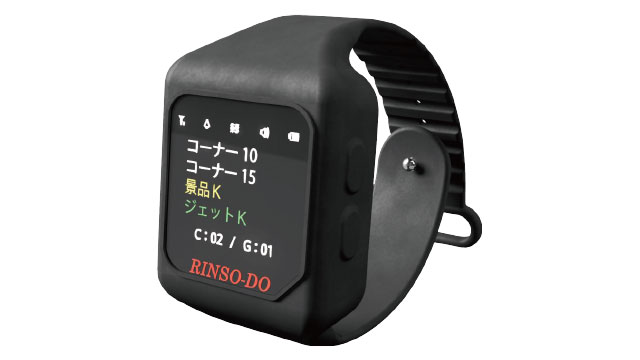

腕時計式電波表示システム[RYT-100](オプション)

呼出し、大当り、不正情報を手元で確認。振動・音・表示で通知します。少人数でも迅速に対応でき省力化に貢献します。

腕時計式電波表示システム[RYT-100](オプション)

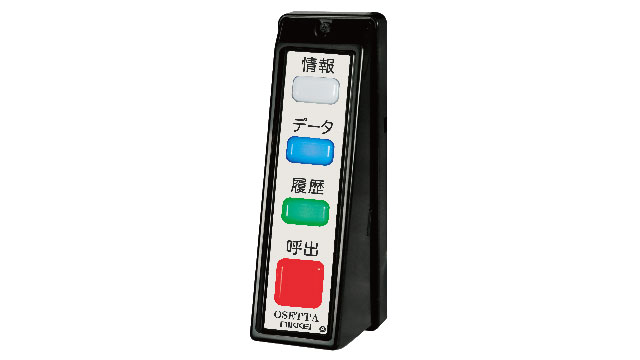

呼出しランプ操作ユニット[オセッタ](オプション)

高年齢者や体の不自由な方へのバリアフリー化、遊技台形状での操作の妨げ対応にも貢献します。両サイドどちらでも取り付け対応。

呼出しランプ操作ユニット[オセッタ](オプション)

動画

仕様表

型式オプション型式

外形寸法質量ランプ部データ部電源消費電力接続台数付属品
P用:YKC6PR、S用:YKC6SRPP用喫煙:YKC6PR2、S用喫煙:YKC6SRP2、P用音声付:YKC6PR/V、
S用音声付:YKC6SRP/V、P用喫煙音声付:YKC6PR2/V、S用喫煙音声付:YKC6SRP2/V
外形寸法図参照約1.7kg超高輝度LEDLEDモジュール+7inch液晶AC24V標準:21VA 最大:23VA ワイヤーロック使用時:+5VA スピーカー使用時:+5VA500VAトランス使用時:端子台許容15台 1000VAトランス使用時:端子台許容30台取付台座A80617、取付ビス、P用I/O基板BK6IO2-P、S用I/O基板BK6IO2-S、P用機械台ハーネスBC6WRA4/A、番号札BP6YTN

オプション

管理者用リモコン(YZ6YA14)
管理者用。ランプの基本設定、データなどを操作。
カードリモコン(YZ6X5)
ホールスタッフ用。連続・無制限遊技や食事中タイマーなどの操作。
メモコン(YZ6YD3)
管理者用。ランプの設定のバックアップなどの操作。
メモコン(YZ6YD4)
管理者用。ランプの設定のバックアップ、文字データ送信などの操作。
トランスコード(BC6DT2/X)
電源線と電源トランスとの接続。端子台トランス用。
電源延長ハーネス(BC6DG/X)
電源線を延長。
代表灯信号延長ハーネス(BC6DN/F)
代表灯信号線を延長。
通信信号延長ハーネス(BC6YKSE)
通信信号線を延長。
通信延長ハーネス(BC6YKCN)
通信線を延長。
8ピン入力ハーネス(BC6YAQS)
パチスロ用。8ピン入力用。
8ピン信号延長ハーネス(BC6YAQE)
パチスロ用。8ピン入力・出力を延長。
予備入力ハーネス(BC6PAP□4)
外部機器から予備入力へ配線。(□:線色)
予備出力ハーネス(BC6URW□)
予備出力から外部機器へ配線。(□:線色)
光センサー(BK6MR)
光センサー必要時に使用。
ドアセンサー自在型 標準監視(BK3DAT、BK3DBT)
ドアオープンを検知。パチンコ・パチスロに使用できる自在型。a接用:BK3DAT、b接用:BK3DBT。
ドアセンサー自在型 夜間監視(BK3DATY、BK3DBTY)
ドアオープンを検知。パチンコ・パチスロに使用できる自在型。昼間と夜間の監視が可能。a接用:BK3DATY、b接用:BK3DBTY。
代表変換器(BK6BA/S)
当社呼出しランプ(接点仕様)と代表ランプ(電圧仕様)を接続するための信号変換。
代表灯ワンタッチハーネス(BC6□□)
他社製代表ランプとコネクタ接続。圧着工事不要。(□:機種によって変更)
代表灯中継器(BK6DA)
他社製代表ランプに合った信号変換。
2分岐フォト(FC2RA、FC2RB)
1接点出力を2つに分岐。1入力2出力:FC2RA、2入力4出力:FC2RB

図・カタログ・画像

寸法図・線図 カタログPDF 高解像度画像
