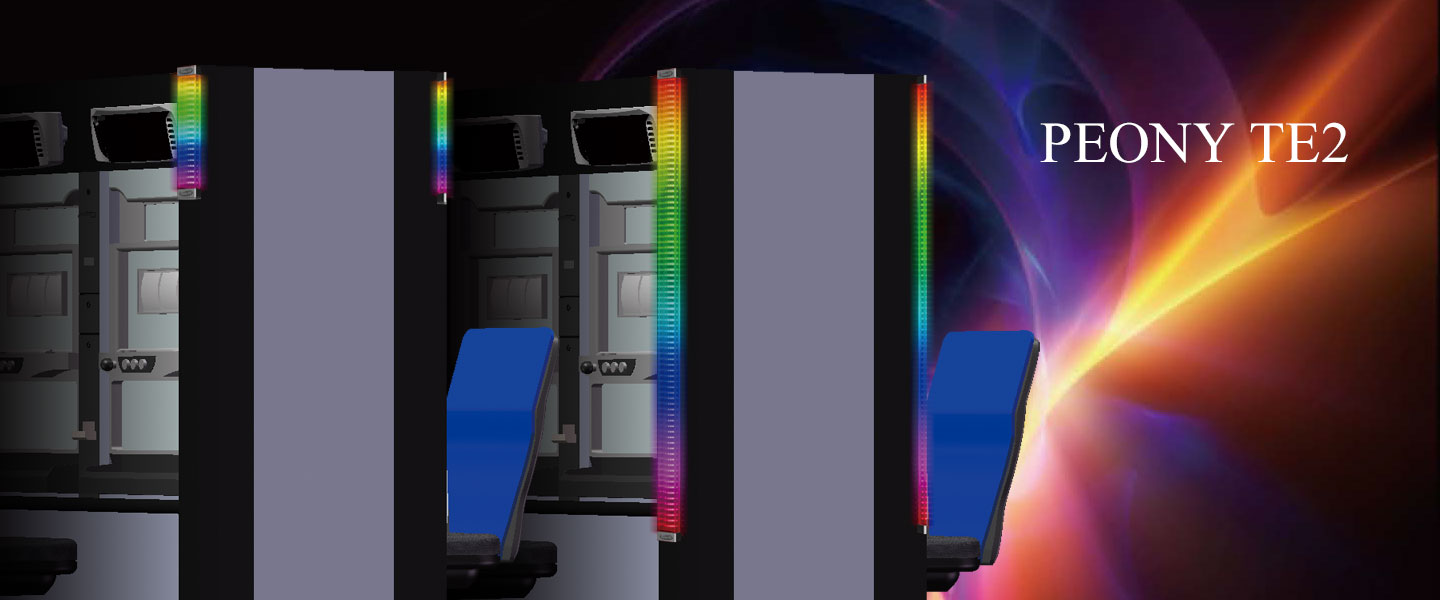

ピオニーTE2 長さを選べるライン型ピオニー

代表ランプピオニーTE2

ピオニーTE2

長さを選べるライン型ピオニー

ピオニーTEに比べ2倍の数のLEDを使用し、さらに新設計のクリアカバーレンズでより美しいキラメキを実現。標準の長さは1,050mm。受注対応にて、最短250mmから最長1,850mmまで200mmごとの9タイプの中から選べます。妻板をアクセント的に飾るか、妻板を華やかにするか、ピオニーTE2はホールイメージに合った魅せ方に対応します。代表表示機能では各表示ごとに複数の表示パターンから選択でき、13色の中からの色指定項目もあるので自由度のある設定が可能です。

特長

島裏呼出表示

島裏でスタッフ呼出しがあった場合も代表ランプ表示できるので迅速な対応が行えます。

※特許取得済み。

島裏呼出表示

島裏同期表示

島裏代表ランプの通常時イルミネーションを同期させ見映えをよくします。

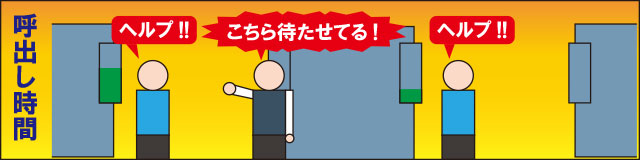

呼出時間表示

呼出しがあってからどれくらい待たせているか表示できるのでお客様へ適切な対応が行えます。

呼出時間表示

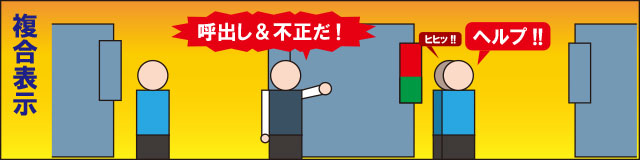

複合代表表示

同タイミングで複数の代表表示が発生しても優先度の高い2 つを表示し、見逃さずに対応が取れます。

複合代表表示

リモコン操作での設定変更

リモコン操作にて発光色や発光パターン、イルミネーション速度などを変更できます。

外部入力1系統標準装備(最大2系統)

サービス表示用として、外部入力端子を標準装備。標準装備1系統、最大2系統まで対応可能です。

外部出力端子標準装備

大当り、呼出し、不正の接点信号出力端子を標準装備。本機から外部機器へダイレクトに出力できます。

オプションの台座使用で平面への取り付け可能

動画

仕様表

型式表示部:TE6LJ2-2SA□△
制御部:T6ECL/S
表示部:TE6LJ2-2SA□△
制御部:T6ECL/D
呼出入力信号接点用電圧用
入力呼出(接点)、大当(接点)、不正(接点)、サービス(接点)呼出(電圧AC24V)、大当(接点)、不正(接点)、サービス(接点)
出力大当(フォト接点)、不正(フォト接点)、呼出(フォト接点)大当(フォト接点)、不正(フォト接点)、呼出(フォト接点)
電源AC24V(呼出しランプより供給)AC24V(呼出しランプより供給)
表示部増設連結台数最大2台まで最大2台まで
消費電力(1台)TYPE5(1,050mm):10VA(標準品)
TYPE1(250mm):3VA
TYPE2(450mm):5VA
TYPE3(650mm):6VA
TYPE4(850mm):8VA
TYPE6(1,250mm):11VA
TYPE7(1,450mm):13VA
TYPE8(1,650mm):15VA
TYPE9(1,850mm):17VA
TYPE5(1,050mm):10VA(標準品)
TYPE1(250mm):3VA
TYPE2(450mm):5VA
TYPE3(650mm):6VA
TYPE4(850mm):8VA
TYPE6(1,250mm):11VA
TYPE7(1,450mm):13VA
TYPE8(1,650mm):15VA
TYPE9(1,850mm):17VA
消費電力(2台)TYPE5(1,050mm):18VA(標準品)
TYPE1(250mm):5VA
TYPE2(450mm):8VA
TYPE3(650mm):11VA
TYPE4(850mm):15VA
TYPE6(1,250mm):-
TYPE7(1,450mm):-
TYPE8(1,650mm):-
TYPE9(1,850mm):-
TYPE5(1,050mm):18VA(標準品)
TYPE1(250mm):5VA
TYPE2(450mm):8VA
TYPE3(650mm):11VA
TYPE4(850mm):15VA
TYPE6(1,250mm):-
TYPE7(1,450mm):-
TYPE8(1,650mm):-
TYPE9(1,850mm):-
  • 呼出入力信号の接点・電圧の違いに応じて制御部の型式が異なります。
  • 出力について表示部の各表示発光中にそれに対応した信号を出力します。
  • 表示部型式□はタイプ(1~9)、△は遮光板(LまたはR、不要時無記載)の文字になります。
  • 連結時、表示部増設連結台数は最大2台までです。
  • 連結時、リモコン受信有効になる表示部は延長線BC6ELP2の長い方になります。また表示部の長さが異なる場合、表示部の長い方を延長線の長い方に接続してください。
  • 連結時、「TYPE6同士」や「TYPE5とTYPE7」のように、2台のTYPEの数字の合算が10を超える連結はできません。
