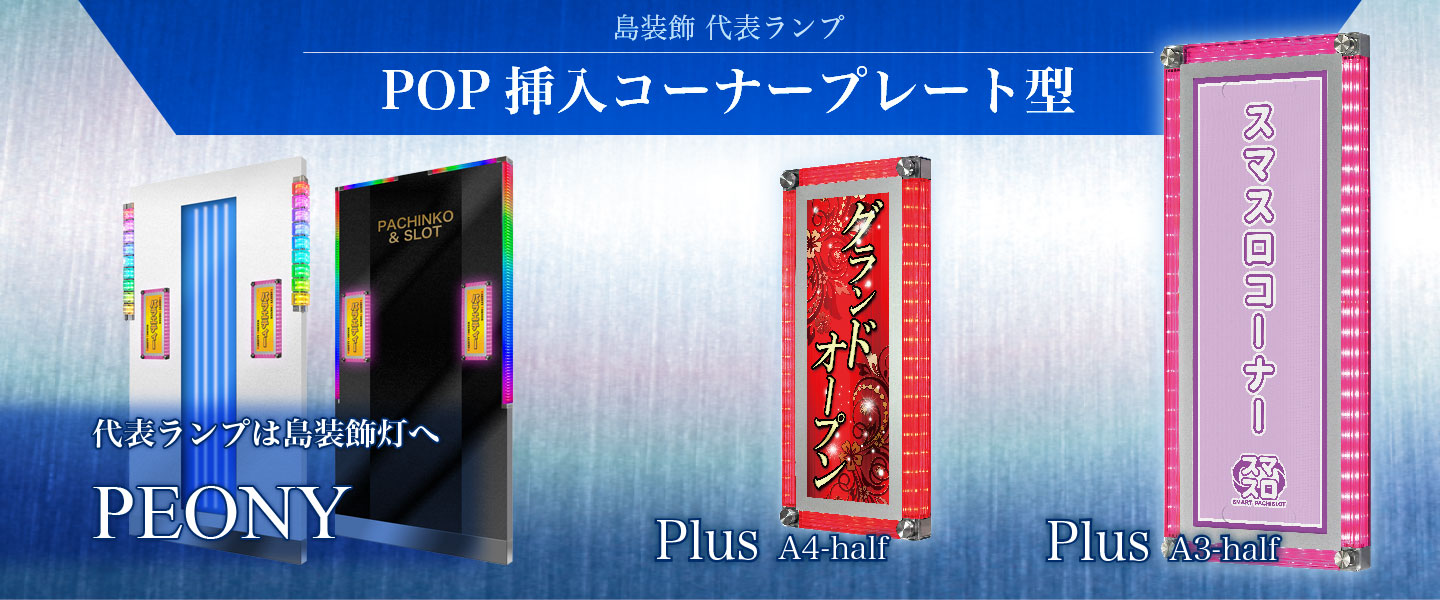

代表ランプピオニーPLUS
コーナープレート型の代表ランプ
妻板にある代表ランプにコーナープレートを組み合わせた新代表ランプ。どの島にも映えるシンプルなデザイン、バックライトがついたコーナープレート部に周囲のイルミネーションランプが妻板を華やかにします。
特長
際立つイルミネーションランプ
華麗に色変化するレインボーカラーイルミネーションの装飾効果は抜群。代表ランプとして重要な側面からの視認性も確保しています。
プレート部バックライト内蔵
バックライトを内蔵した「ピオニープラス」では明るく鮮やかに表示でき、暗めのホールフロアでも気にせず設置が可能です。大当り発生時などにはバックライトがフラッシュ点滅し盛り上げます。
A3ハーフとA4ハーフの2種のサイズから選べます

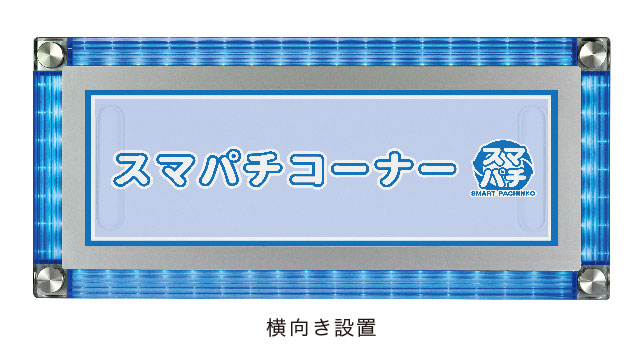

A3ハーフとA4ハーフのPOPサイズに対応した2種のサイズがあります。POPはサイドにあるスリットから出し入れ簡単。設置時、縦向き横向きお好みの取り付けができます。
仕様表
| 型式 | A3ハーフ 表示部：T6GLB 制御部：T6DCL3/S（呼出接点用） 制御部：T6DCL3/D（呼出電圧用） | A4ハーフ 表示部：T6FLB 制御部：T6DCL3/S（呼出接点用） 制御部：T6DCL3/D（呼出電圧用） |
|---|---|---|
| 入力 | 呼出（接点or電圧）、大当（接点）、不正（接点） サービス1（接点）、サービス2（接点） | 呼出（接点or電圧）、大当（接点）、不正（接点） サービス1（接点）、サービス2（接点） |
| 出力 | 呼出（フォト接点）、大当（フォト接点）、不正（フォト接点） | 呼出（フォト接点）、大当（フォト接点）、不正（フォト接点） |
| 電源 | AC24V(呼出しランプより供給) | AC24V(呼出しランプより供給) |
| 表示部連結 | 不可（1台） | 可（最大2台） |
| 消費電力(1台) | 15VA | 11VA |
- 呼出入力信号の接点・電圧の違いに応じて制御部の型式が異なります。
- 表示部増設時には増設側表示部の７ピン切断処理が必要です。
