代表ランプピオニーK2
スマートで設置しやすい代表ランプ
妻板や補給機に設置しやすいスマートなデザインの小型代表ランプ。華麗に色変化するレインボーカラーイルミネーションランプは側面からの視認性も確保しています。
特長

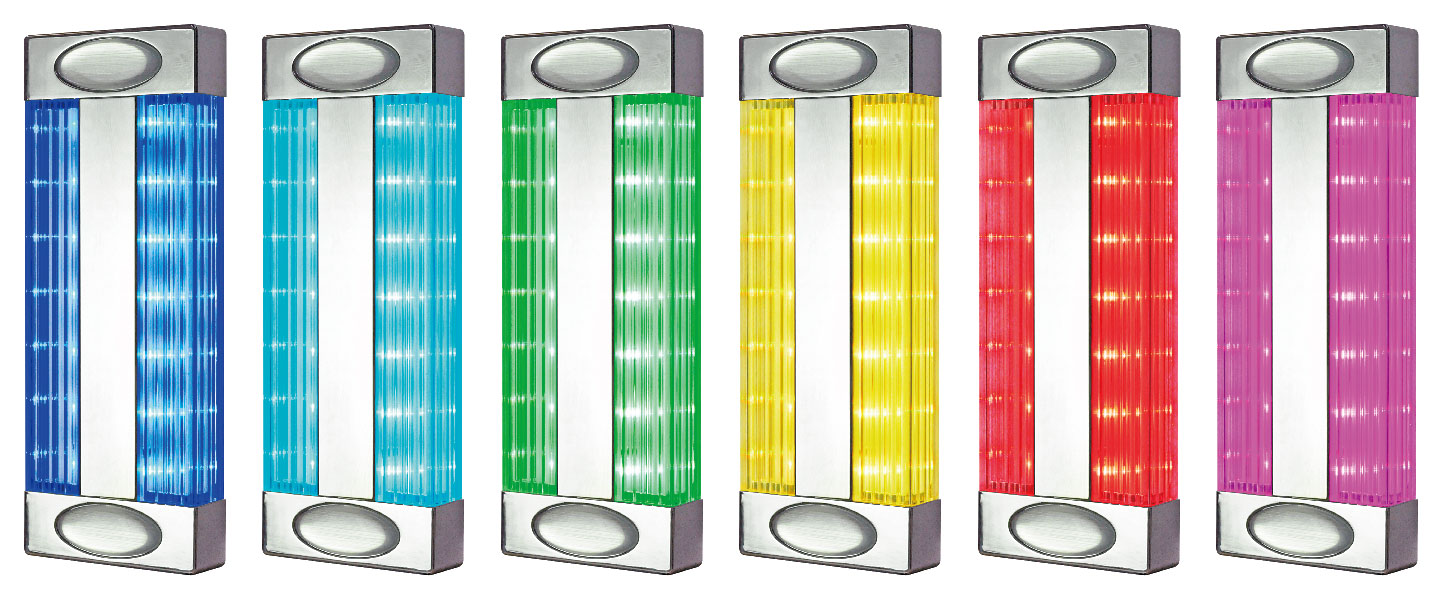

妻板内面、補給機にもマッチ 小型補助灯として増設用にも
厚さ18ミリの薄くてフラットな形状は妻板内面や補給機への設置にもマッチし、設置場所を選びません。
単独での使用も可能ですが、ピオニープラスの補助灯としても最適です。その他の代表ランプとも組み合わせ可能で死角になる場所への増設用としておすすめします。
仕様表
| 型式 | K2のみの設置 表示部：T6BL2 制御部：T6CCL | 汎用設置 表示部：T6BL2 制御部：T6DCL3/S（呼出接点用） 制御部：T6DCL3/D（呼出電圧用） |
|---|---|---|
| 入力 | 呼出（電圧）、大当（接点）、不正（接点） サービス1（接点）、サービス2（接点） | 呼出（接点or電圧）、大当（接点）、不正（接点） サービス1（接点）、サービス2（接点） |
| 出力 | - | 呼出（フォト接点）、大当（フォト接点）、不正（フォト接点） |
| 電源 | AC24V(呼出しランプより供給) | AC24V(呼出しランプより供給) |
| 表示部連結 | 可（最大2台） | 可（最大2台） |
| 消費電力(1台) | 5VA | 5VA |
- 汎用設置の場合、呼出入力信号の接点・電圧の違いに応じて制御部の型式が異なります。
- 汎用設置の場合、表示部増設時には増設側表示部の７ピン切断処理が必要です。
