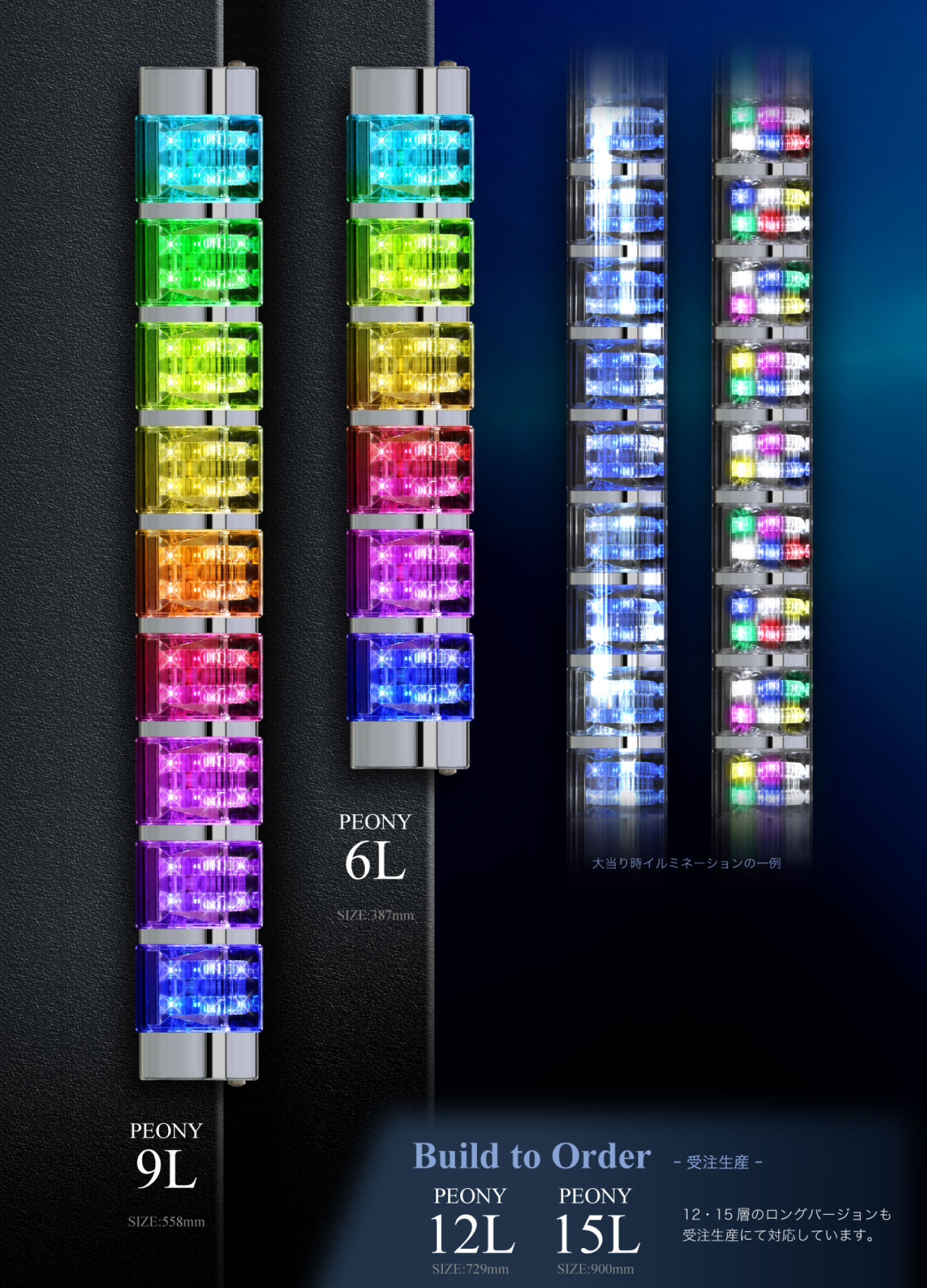

代表ランプピオニー6L・9L・12L・15L
長さを選べる多層型ピオニー
6層、9層と長さの異なる多層型の代表ランプ。それぞれの層が連携し、より一層滑らかなグラデーションを実現。カラフルな層が増すことで華やかなイルミネーション演出を行います。代表表示機能では各表示ごとに複数の表示パターンから選択でき、13色の中からの色指定項目もあるので、ホールイメージに合った配色にするなど自由度のある設定が可能となっています。12・15層のロングバージョンも受注生産にて対応しています。
特長
島裏呼出表示
島裏でスタッフ呼出しがあった場合も代表ランプ表示できるので迅速な対応が行えます。
※特許取得済み。
島裏同期表示
島裏代表ランプの通常時イルミネーションを同期させ見映えをよくします。

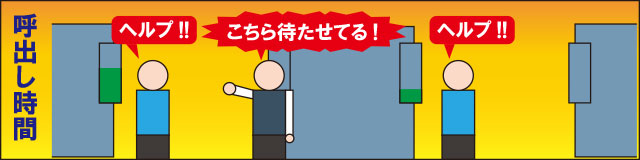

呼出時間表示
呼出しがあってからどれくらい待たせているか表示できるのでお客様へ適切な対応が行えます。

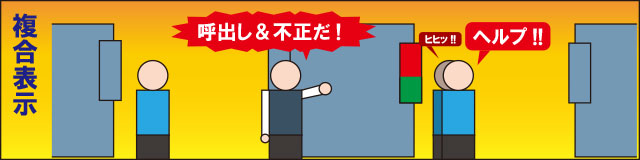

複合代表表示
同タイミングで複数の代表表示が発生しても優先度の高い2 つを表示し、見逃さずに対応が取れます。
リモコン操作での設定変更
リモコン操作にて発光色や発光パターン、イルミネーション速度などを変更できます。
外部入力１系統標準装備（最大２系統）
サービス表示用として、外部入力端子を標準装備。標準装備１系統、最大２系統まで対応可能です。
外部出力端子標準装備
大当り、呼出し、不正の接点信号出力端子を標準装備。本機から外部機器へダイレクトに出力できます。
オプションの台座使用で平面への取り付け可能
仕様表
| 型式 | 呼出入力信号 | 入力 | 出力 | 電源 | 表示部増設連結台数 | 消費電力(1台) | 消費電力(2台) |
|---|---|---|---|---|---|---|---|
| 表示部：T6ELB□、制御部：T6ECL/S | 接点用 | 呼出(接点)、大当(接点)、不正(接点)、サービス(接点) | 大当(フォト接点)、不正(フォト接点)、呼出(フォト接点) | AC24V(呼出しランプより供給) | 最大2台まで | ピオニー6L：7VA、ピオニー9L：10VA、ピオニー12L：12VA、ピオニー15L：15VA | ピオニー6L＋6L：13VA、ピオニー9L＋6L：16VA、ピオニー9L＋9L：19VA、ピオニー12L＋6L：19VA |
| 表示部：T6ELB□、制御部：T6ECL/D | 電圧用 | 呼出(電圧AC24V)、大当(接点)、不正(接点)、サービス(接点) | 大当(フォト接点)、不正(フォト接点)、呼出(フォト接点) | AC24V(呼出しランプより供給) | 最大2台まで | ピオニー6L：7VA、ピオニー9L：10VA、ピオニー12L：12VA、ピオニー15L：15VA | ピオニー6L＋6L：13VA、ピオニー9L＋6L：16VA、ピオニー9L＋9L：19VA、ピオニー12L＋6L：19VA |
- 表示部型式□はタイプ（6,9,12,15）の文字になります。
- 呼出入力信号の接点・電圧の違いに応じて制御部の型式が異なります。
- 出力について表示部の各表示発光中にそれに対応した信号を出力します。
- ピオニー3Lとピオニー6L/9L/12L/15Lの表示部連結接続はできません。
