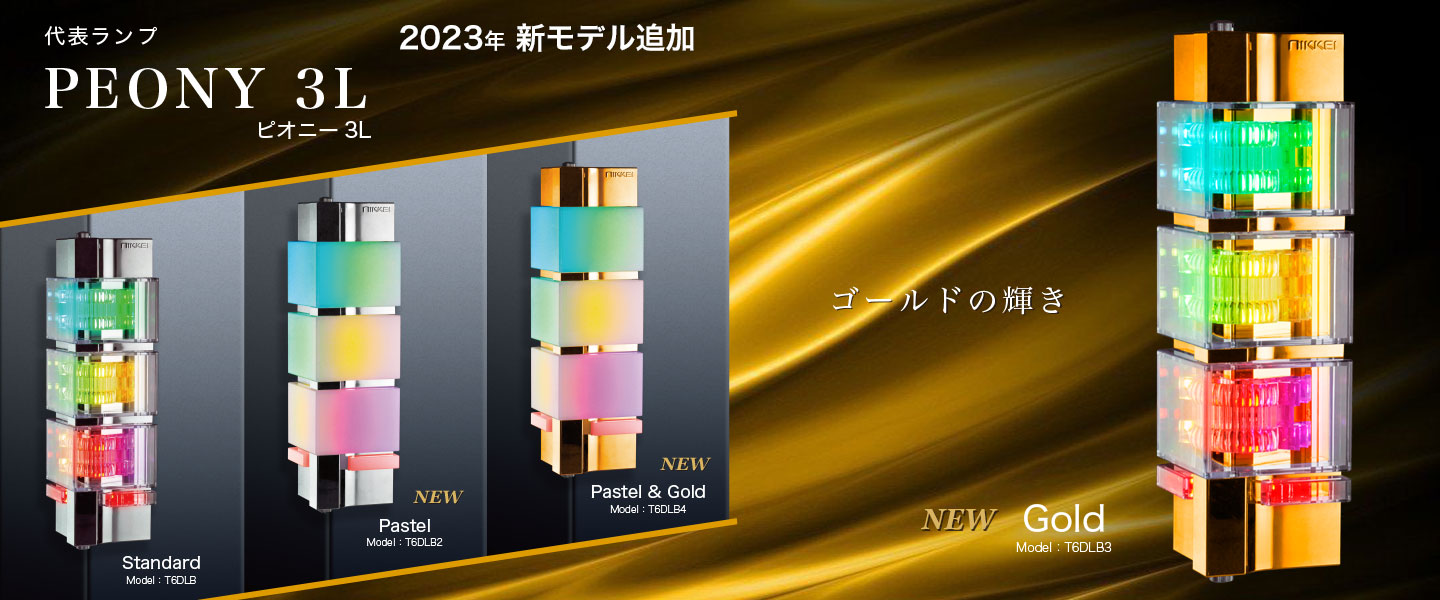

代表ランプピオニー3L

ピオニー3L

コンパクトで機能充実3層型ピオニー

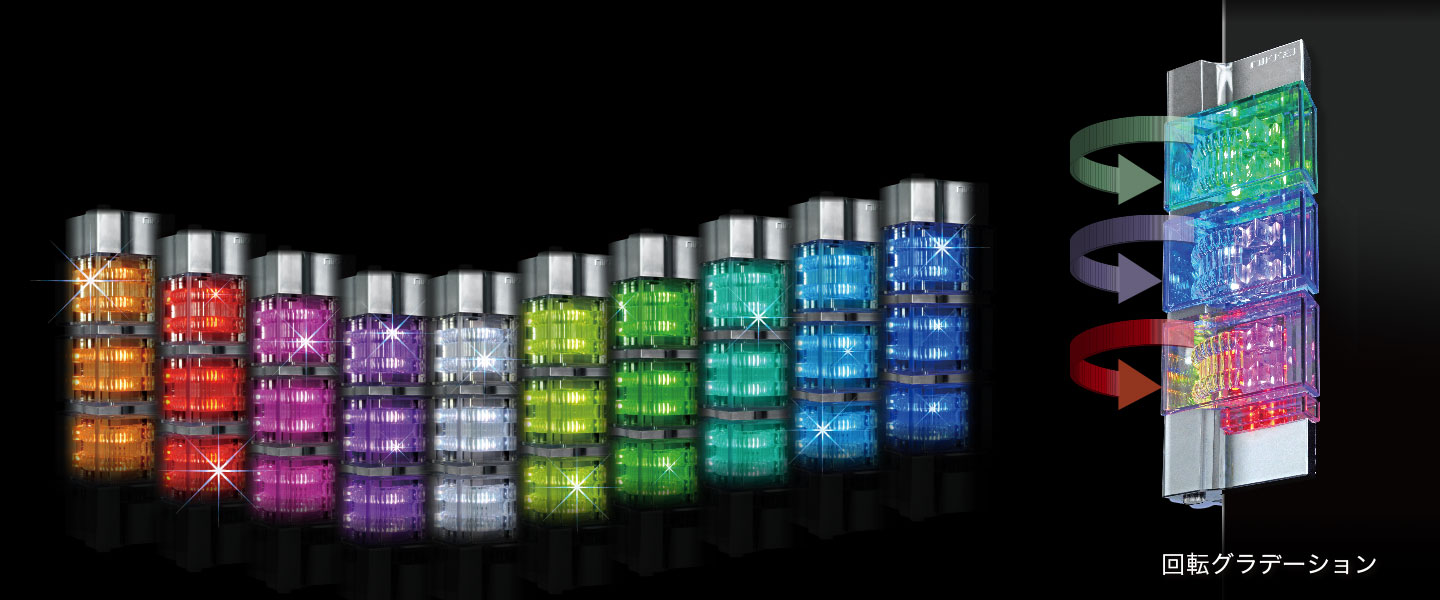

通常時、3L独自の回転しながら色が変っていく回転グラデーションが島端を色鮮やかで華やかにします。下部にある独立した専用赤色表示部にて島裏での呼出しを表示します。代表表示機能では各表示ごとに複数の表示パターンから選択でき、13色の中からの色指定項目もあるので、ホールイメージに合った配色にするなど自由度のある設定が可能となっています。

特長

ピオニー3L

島裏呼出表示

島裏でスタッフ呼出しがあった場合も代表ランプ表示できるので迅速な対応が行えます。

※特許取得済み。

島裏呼出表示

島裏同期表示

島裏代表ランプの通常時イルミネーションを同期させ見映えをよくします。

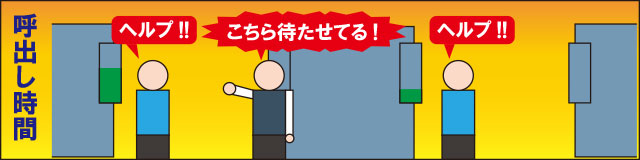

呼出時間表示

呼出しがあってからどれくらい待たせているか表示できるのでお客様へ適切な対応が行えます。

呼出時間表示

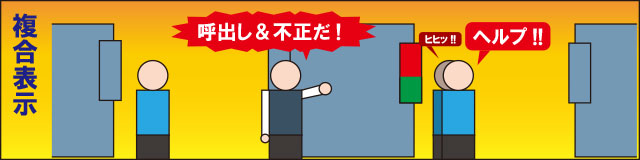

複合代表表示

同タイミングで複数の代表表示が発生しても優先度の高い2 つを表示し、見逃さずに対応が取れます。

複合代表表示

リモコン操作での設定変更

リモコン操作にて発光色や発光パターン、イルミネーション速度などを変更できます。

外部入力1系統標準装備(最大2系統)

サービス表示用として、外部入力端子を標準装備。標準装備1系統、最大2系統まで対応可能です。

外部出力端子標準装備

大当り、呼出し、不正の接点信号出力端子を標準装備。本機から外部機器へダイレクトに出力できます。

オプションの台座使用で平面への取り付け可能

仕様表

型式呼出入力信号入力出力電源表示部増設連結台数消費電力
表示部:T6DLB、制御部:T6DCL2/S接点用呼出(接点)、大当(接点)、不正(接点)、サービス(接点)大当(フォト接点)、不正(フォト接点)、呼出(フォト接点)AC24V(呼出しランプより供給)最大2台まで制御部に1つの表示部接続時:5.5VA、制御部に2つの表示部接続時:9.5VA
表示部:T6DLB、制御部:T6DCL電圧用呼出(電圧AC24V)、大当(接点)、不正(接点)、サービス(接点)大当(フォト接点)、不正(フォト接点)、呼出(フォト接点)AC24V(呼出しランプより供給)最大2台まで制御部に1つの表示部接続時:5.5VA、制御部に2つの表示部接続時:9.5VA
  • ピオニー3Lとピオニー6L/9L/12L/15Lの表示部連結接続はできません。
