呼出しランプピクシーZERO

ピクシーZERO

大迫力のドデカ表示、3Dプリズムセグメント

NIKKEIが業界に先駆けて開発した『3Dプリセグ(プリズムセグメント)』は、透明度の高いアクリル使用により「クリスタルな美しさ」を生み出し、「初当り・最高大当り・継続・スタート」を鮮やかな色彩と立体感でダイナミックにドデカく表示。

特長

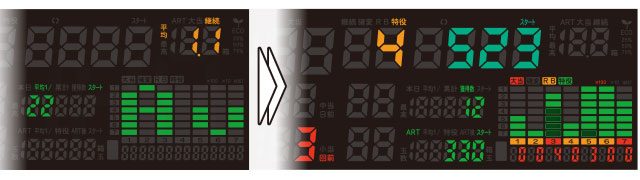

[台選びをサポート]ドデカ表示の3Dプリセグ

初当り・最高大当り・継続・スタートをさらにピックアップでドデカ表示。NIKKEIが業界に先駆けて開発した『3Dプリセグ(プリズムセグメント)』は、透明度の高いアクリル使用により「クリスタルな美しさ」を生み出し、鮮やかな色彩と立体感をダイナミックに表現します。

[台選びをサポート]ドデカ表示の3Dプリセグ

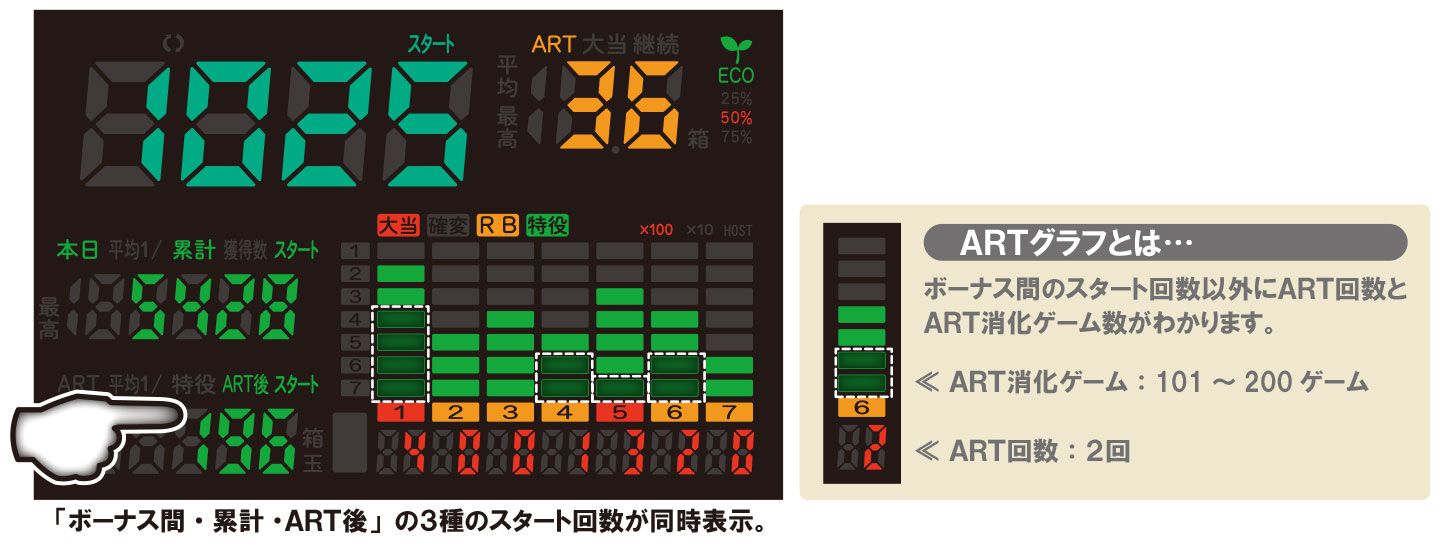

[攻略をサポート]ART後のスタート回数を数値表示

ARTグラフで見えなかった「ART後のスタート回数」を数値で表示。

パワーLEDを搭載した画期的なランプ

[台入替をサポート]余裕の8ピンで柔軟対応

パチスロ8ピン入力では、入力段階での信号合算(BB+RB等)をせずに済み、各信号を単独的に処理できるため、設定を替えるだけで様々なART機に柔軟対応できます。パチスロ変換ハーネス(別売)で、6ピン入力にも対応しています。

[ART機に対応した判別機能]

①信号入力……集中端子板からのART信号を取得し判別。

②外部信号入力……光センサーやART検知機器などの信号を取得し判別。

③ボーナス終了後……BBやRBの終了時にARTに移行。

④小役頻度……一定ゲーム中に小役が揃った回数(頻度)で判別。

⑤組み合わせ……突入判別・終了判別の組み合わせにより充実したART取り込み可能。

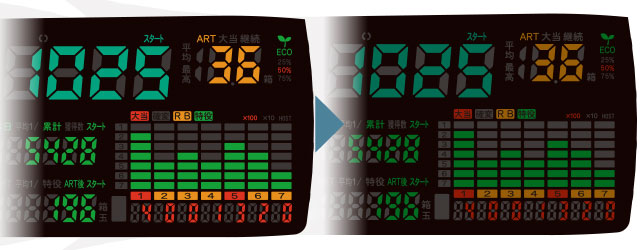

節電エコモードで電気使用量低減

ランプ部とデータ部でそれぞれエコレベル設定ができます。25%・50%・75%の3段階で設定でき、通常時と非稼動時で、設定を替えることができます。

節電エコモードで電気使用量低減

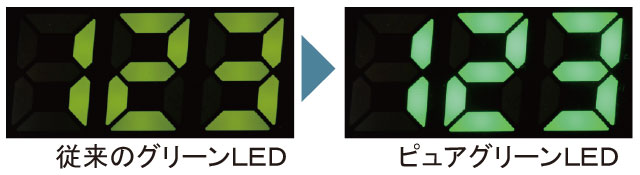

鮮明なピュアグリーンを使用

ピュアグリーンは輝度が高く視認性抜群。

鮮明なピュアグリーンを使用

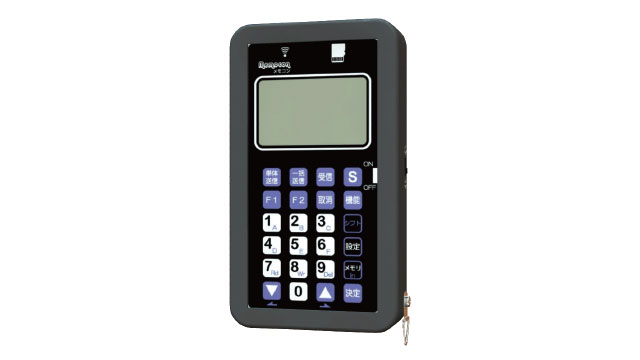

台移動のデータも瞬時に対応 双方向通信 メモコン

これひとつで呼出しランプ設定のバックアップや台移動時の呼出しランプ設定移動が簡単にできます。遊技データの30日分のコピー送信、500台分のデータ保存が可能です。

※特許取得済み。

台移動のデータも瞬時に対応 双方向通信 メモコン

履歴ボタン

平均スタート及び最大30回分の履歴データを順次表示。ARTゲーム数表示可能。

履歴ボタン

データボタン

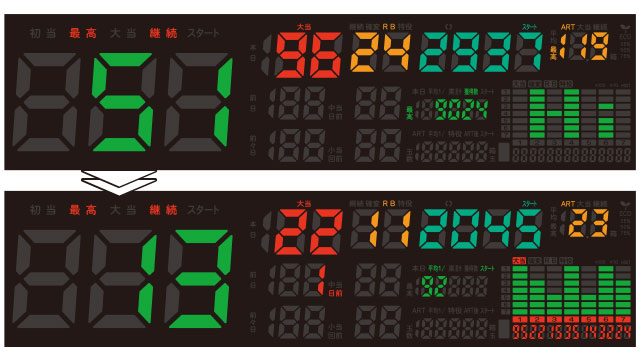

最高データ及び最大30日分の累計データを順次表示。

データボタン

★ボタン

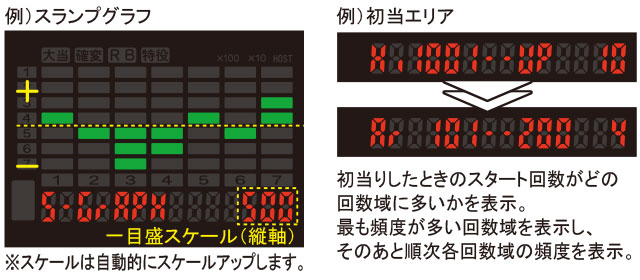

個人データ、最高データ、スランプグラフ、初当エリアのいずれかの表示やサービス呼出しとして。

★ボタン

仕様表

型式オプション型式

外形寸法ランプ部データ部電源消費電力接続台数付属品

P用:YDP6PR2、S用:YDP6SR2PP用予備出力付:YDP6PR2P、P用ワイヤーロック制御付:YDP6PR2W、
P用予備出力&ワイヤーロック制御付:YDP6PR2PW、S用ワイヤーロック制御付:YDP6SR2PW
W440mm×H123mm×D82mm超高輝度LEDプリズムモジュール+LEDモジュールAC24V標準:19VA 最大:23VA(オプションフル装備時)500VAトランス使用時:コンセント許容15台、端子台許容21台 1000VAトランス使用時:コンセント許容15台、端子台許容30台取付台座A80508、取付ビス、P用のみ入力ボードBK6NBSH、P用のみ機械台ハーネスBC2H/ZS、
番号札BP6YTN、代表変換ハーネスセットBC6TX/S

オプション

管理者用リモコン(YZ6YA6)
管理者用。ランプの基本設定、データ、ワイヤーロックなどを操作。
カードリモコン(YZ6X5)
ホールスタッフ用。連続・無制限遊技や食事中タイマーなどの操作。
メモコン(YZ6YD2)
管理者用。ランプの設定のバックアップなどの操作。
トランスコード(BC6DT2/X)
電源線と電源トランスとの接続。端子台トランス用。
電源延長ハーネス(BC6DG/X)
電源線を延長。
代表灯信号延長ハーネス(BC6DN/X)
代表灯信号線を延長。
ランニング通信信号延長ハーネス(BC4WN)
ランニング通信信号線を延長。
8ピン信号延長ハーネス(BC6YAQE)
パチスロ用。8ピン入力・出力を延長。
表示灯接続ハーネス(BC6TVP)
表示灯ラピスと接続。
予備出力ハーネス(BC6URW□)
予備出力から外部機器へ配線。(□:線色)
予備電圧出力ハーネス(BC6VA□)
予備電圧出力から外部機器へ配線。 (□印:線色)
不正入力ハーネス(BK6DS/O)
不正出力機器から保持機能のある本製品へ配線。解除ボタン付。
不正入力無保持ハーネス(BC6EHS)
不正出力機器から本製品へ配線。
磁気センサーキット(BK6DS)
磁気を検知。解除ボタン付。
光センサー(BK6MR)
光センサー必要時に使用。
ドアセンサー自在型 標準監視(BK3DAT、BK3DBT)
ドアオープンを検知。パチンコ・パチスロに使用できる自在型。a接用:BK3DAT、b接用:BK3DBT。
ドアセンサー自在型 夜間監視(BK3DATY、BK3DBTY)
ドアオープンを検知。パチンコ・パチスロに使用できる自在型。昼間と夜間の監視が可能。a接用:BK3DATY、b接用:BK3DBTY。
電波異常検出セット(YSMK1/E)
電波異常検出を内蔵していない機種に追加。メダル払出異常検出内蔵時は、電波センサーBK3ES2/Yのみの増設で対応可。
メダル払出異常検出セット(YSMK1/M)
パチスロ用。メダル払出異常検出を内蔵していない機種に追加。
ワイヤーロック制御セット(YSWL1S)
ワイヤーロック制御を内蔵していない機種に追加。リモコンでのワイヤーロックの解放・ロックを制御。
出力増設セット(YXP1S)
パチンコ用。予備出力3・4(接点)、予備出力4(電圧)、大当/BB出力(電圧)を増設します。出力増設基板YSP1と予備出力ハーネスBC6URWYが1本ついてきます。追加ハーネス:BC6URWB(接点)、BC6VA□(電圧) (□印:線色)
代表灯ワンタッチハーネス(BC6□□)
他社製代表ランプとコネクタ接続。圧着工事不要。(□:機種によって変更)
代表灯中継器(BK6DA)
他社製代表ランプに合った信号変換。
ボイス中継器(BK7PA)
音声合成表示灯パワーボイスと接続。
ハンディーハーネス(BC2H/□□)
機械台メーカー別のワンタッチハーネス。(□:機種によって変更)
入力ボード ハンディータイプ(BK6NBH)
パチンコ用のみ。パチンコ接続用基板。(電圧・接点入力対応)
予備電圧アダプタ(BK2PV/R)
予備電圧出力を接点に変換し、外部機器へ配線。
2分岐フォト(FC2RA、FC2RB)
1接点出力を2つに分岐。1入力2出力:FC2RA、2入力4出力:FC2RB
