表示灯・出玉表示機デダマスター
超大型出玉表示機の登場、スフィアランプによる迫力の出玉演出
・圧倒的な存在感のスフィアランプがホールを華やかに演出

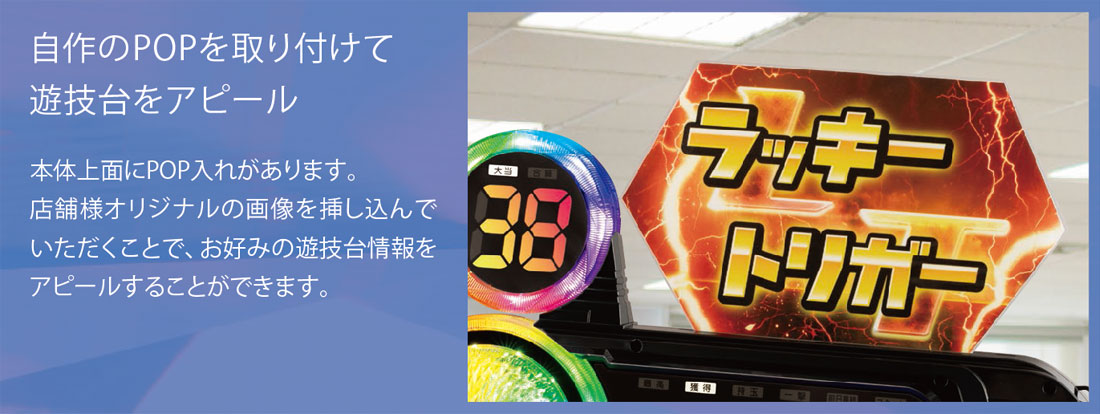

・自作のPOPを取り付けて遊技台をアピール

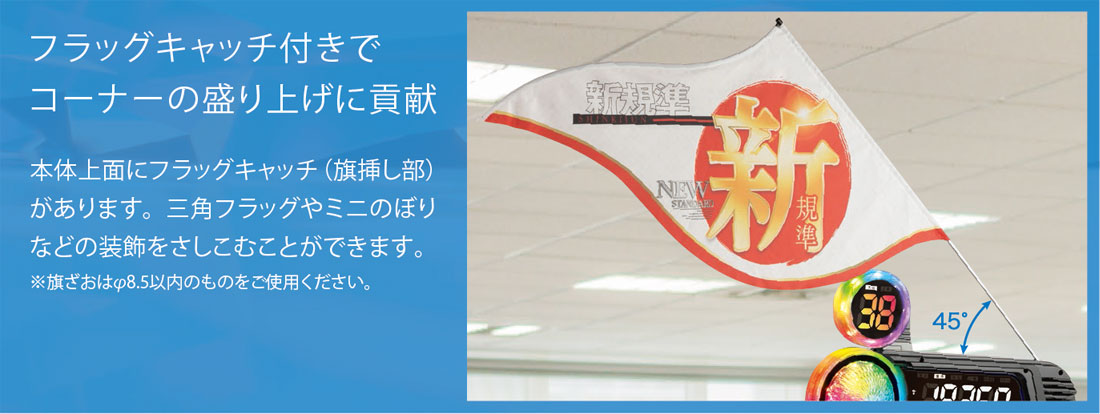

・フラッグキャッチ付きでコーナーの盛り上げに貢献

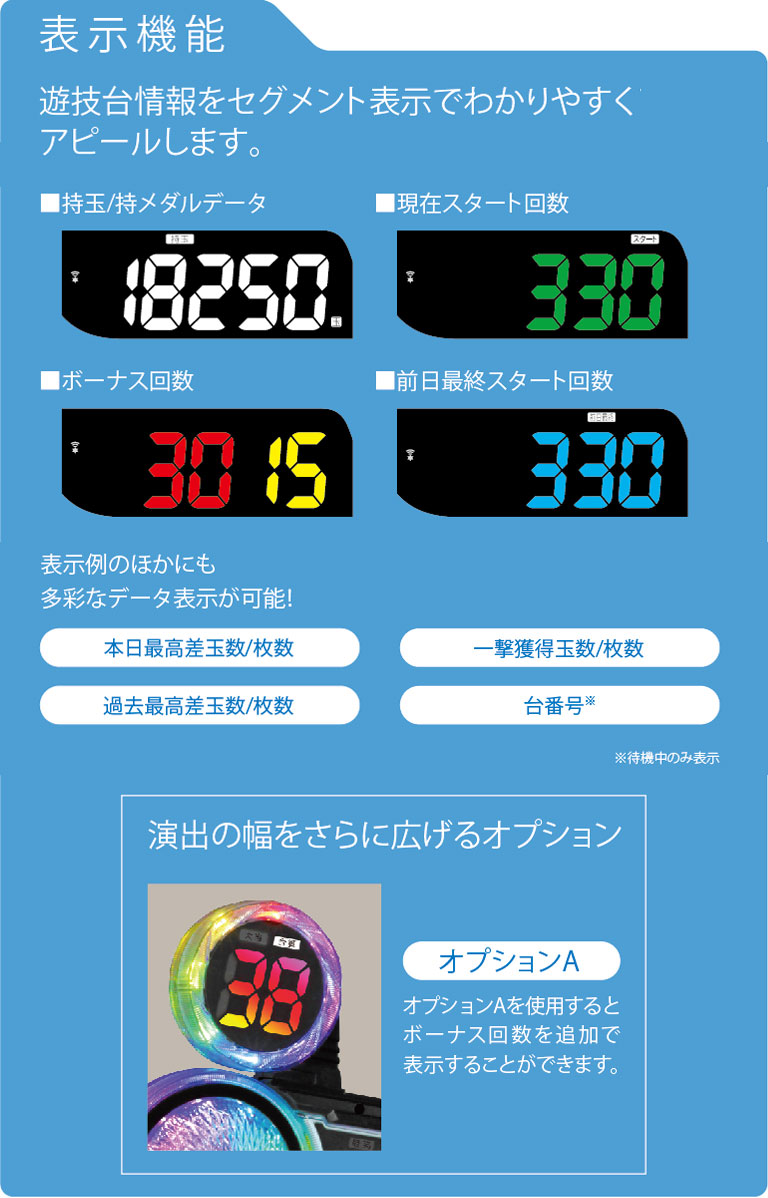

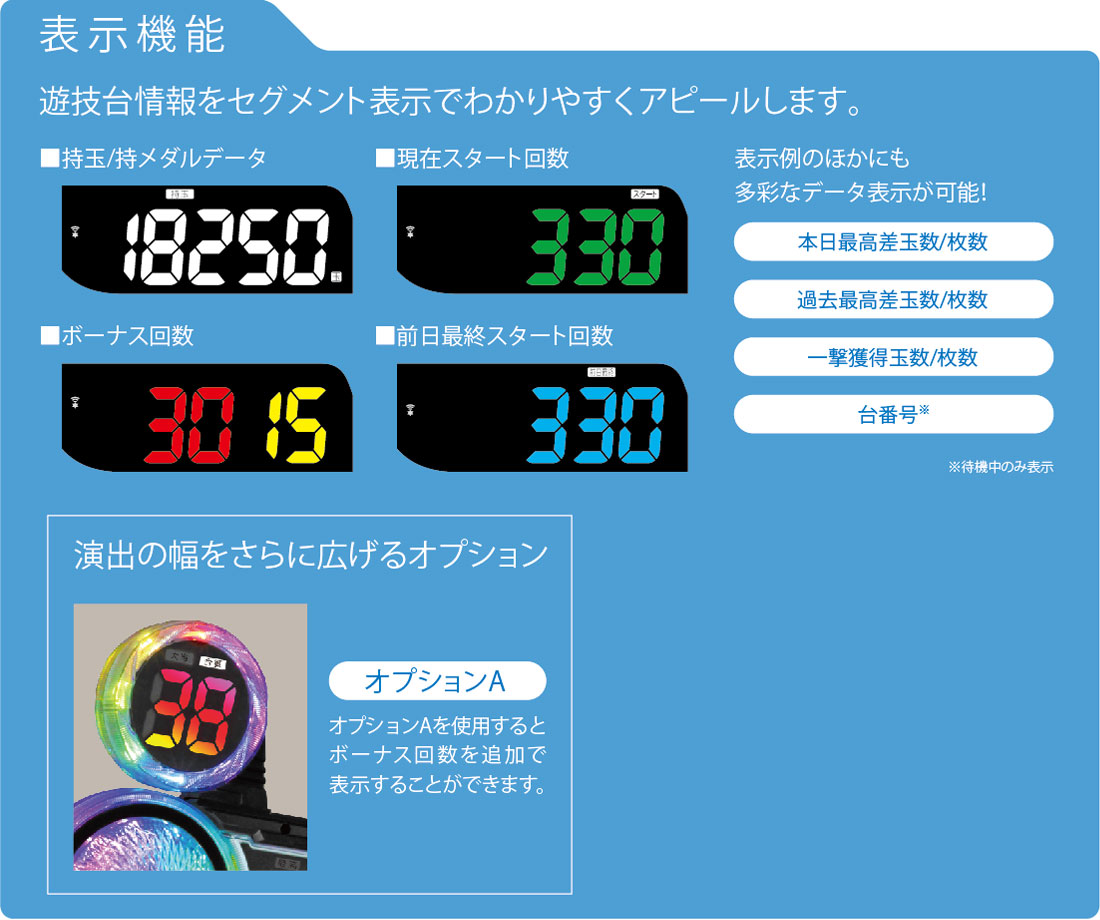

・遊技台情報をセグメント表示でわかりやすくアピール
・ボーナス回数追加演出のオプションA

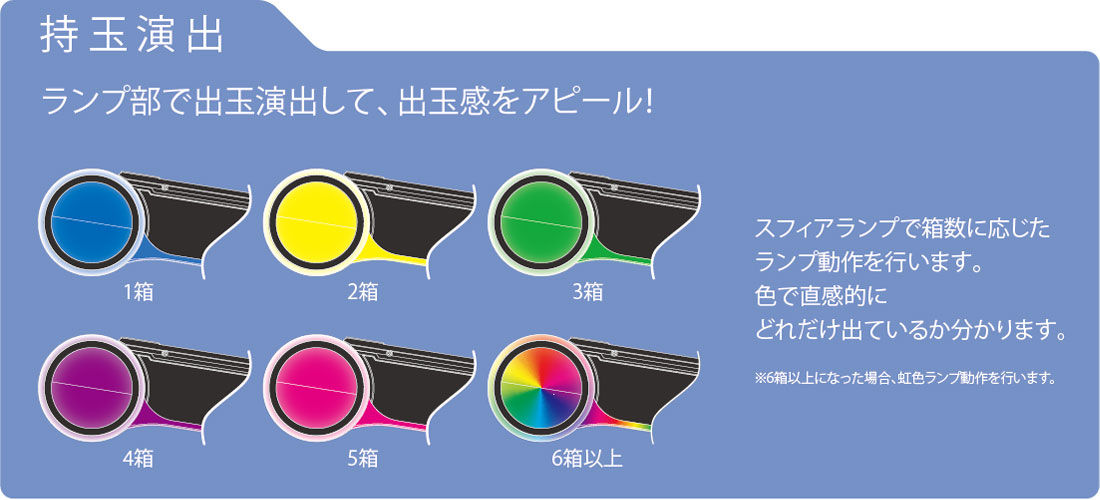

・ランプ部で出玉演出して出玉感アピール
特長
製品紹介
画質 1080p HDでの再生を推奨。
イルミネーション紹介
画質 1080p HDでの再生を推奨。
仕様表
| 型式 | VP7DM/PS（デダマスターセット パチンコ用） VP7DM/SS（デダマスターセット スロット用） |
|---|---|
| 電源電圧 | AC24V（50/60Hz共用） |
| 通常消費電力 | 13.5VA（オプションA使用時＋2.6VA） |
| 最大消費電力 | 26.5VA（オプションA使用時＋8.0VA） |
| 使用温度 | 0～40℃ |

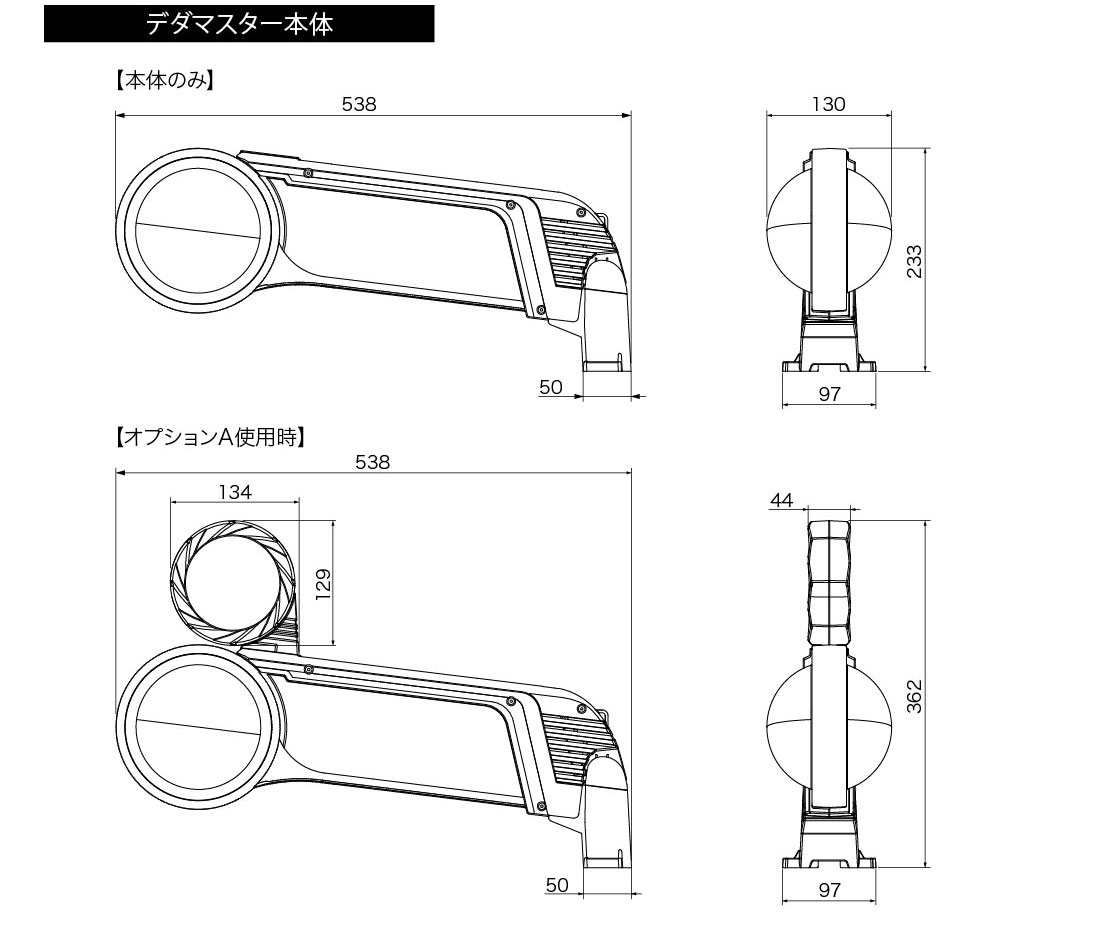

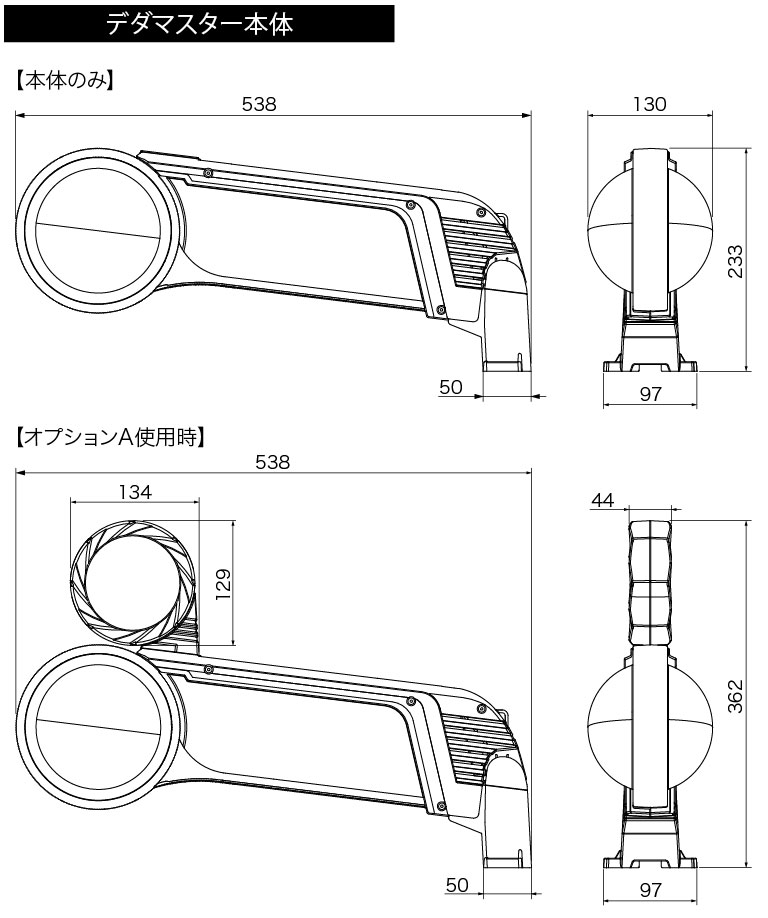

| 外観寸法 | 【本体のみ】タテ233mm×ヨコ538mm×幅130mm 【オプションA使用時】タテ362mm×ヨコ538mm×幅130mm 【延長パーツ使用時】タテ483mm×ヨコ538mm×幅150mm |
| 重量 | 約1.3Kg（オプションA使用時＋0.3kg）（延長パーツ使用時＋0.4kg） |
| 取付ピッチ | 【本体】73mm（4点取付推奨(前後2点ずつ）） 【延長パーツ】126mm、(127mm)、128mm |
| 推奨ビス | 【幕板への取り付け（スタンド共通）】サラ頭木ネジM4×20 【表示部本体と延長スタンドの組み合わせ】サラ頭PタイトネジM4×12 |
| 表示部 | LED |
オプション

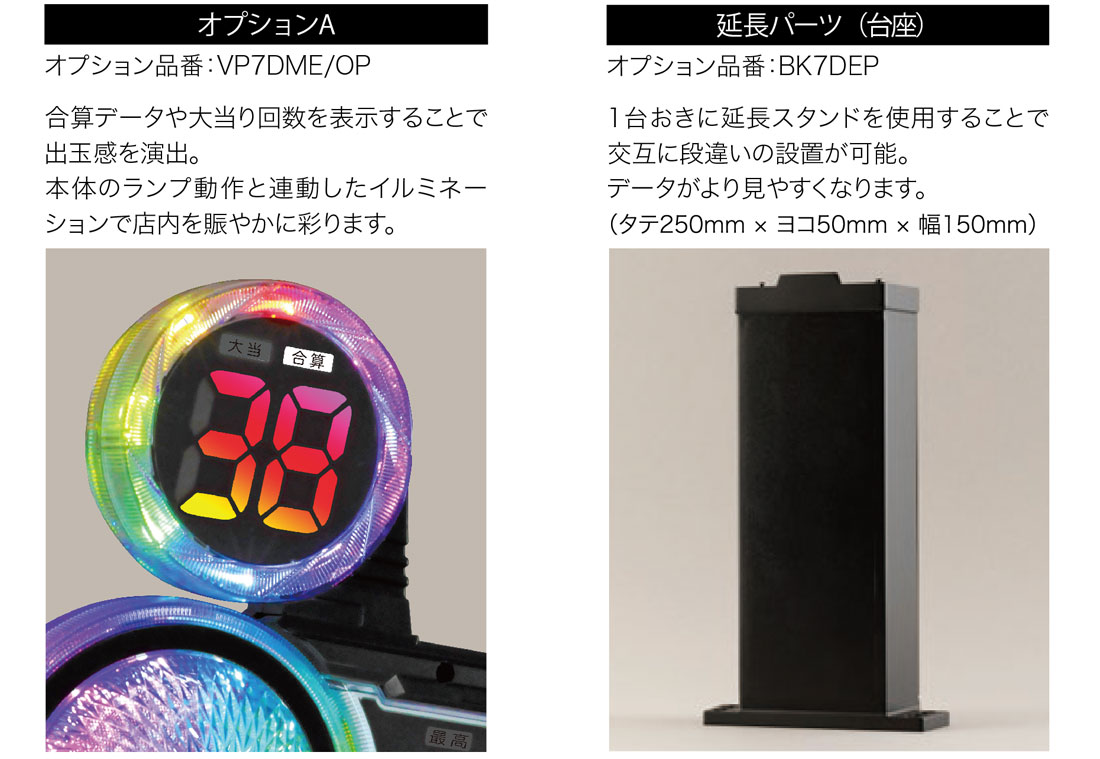

- VP7DME/OP
- オプションA
- BK7DEP
- 延長パーツ（台座）
- A78713
- 落下防止ワイヤー（300mm）
- A78714
- 落下防止ワイヤー（500mm）
- VP7DF/P
- 入出力BOX パチンコ用
- VP7DF/S
- 入出力BOX スロット用
- BC7DNU
- 予備入出力ハーネス
- BC7DNU6
- アウトセーフ入出力ハーネス
- BC7DSNU
- スロット8P入力ハーネス
- BC7DST
- 島上終端ユニットセット
- BC7DTE
- 通信延長ハーネス
- BC7DDE
- 電源延長ハーネス
- BC7DWT
- トランスコード
- YZ6YA15S
- 管理者用リモコン（デダマスター用）
- YZ6X6
- カードリモコン
