代表ランプピオニーTE

ピオニーTE

装飾灯と一体になった装飾ユニット型代表ランプ

表示部の上端を代表ランプとして、代表灯部と装飾灯部の機能割り当て設定も可能。本ユニットの制御部は、ピオニーDLも同時制御ができるので色々なシチュエーションに対応できます。

特長

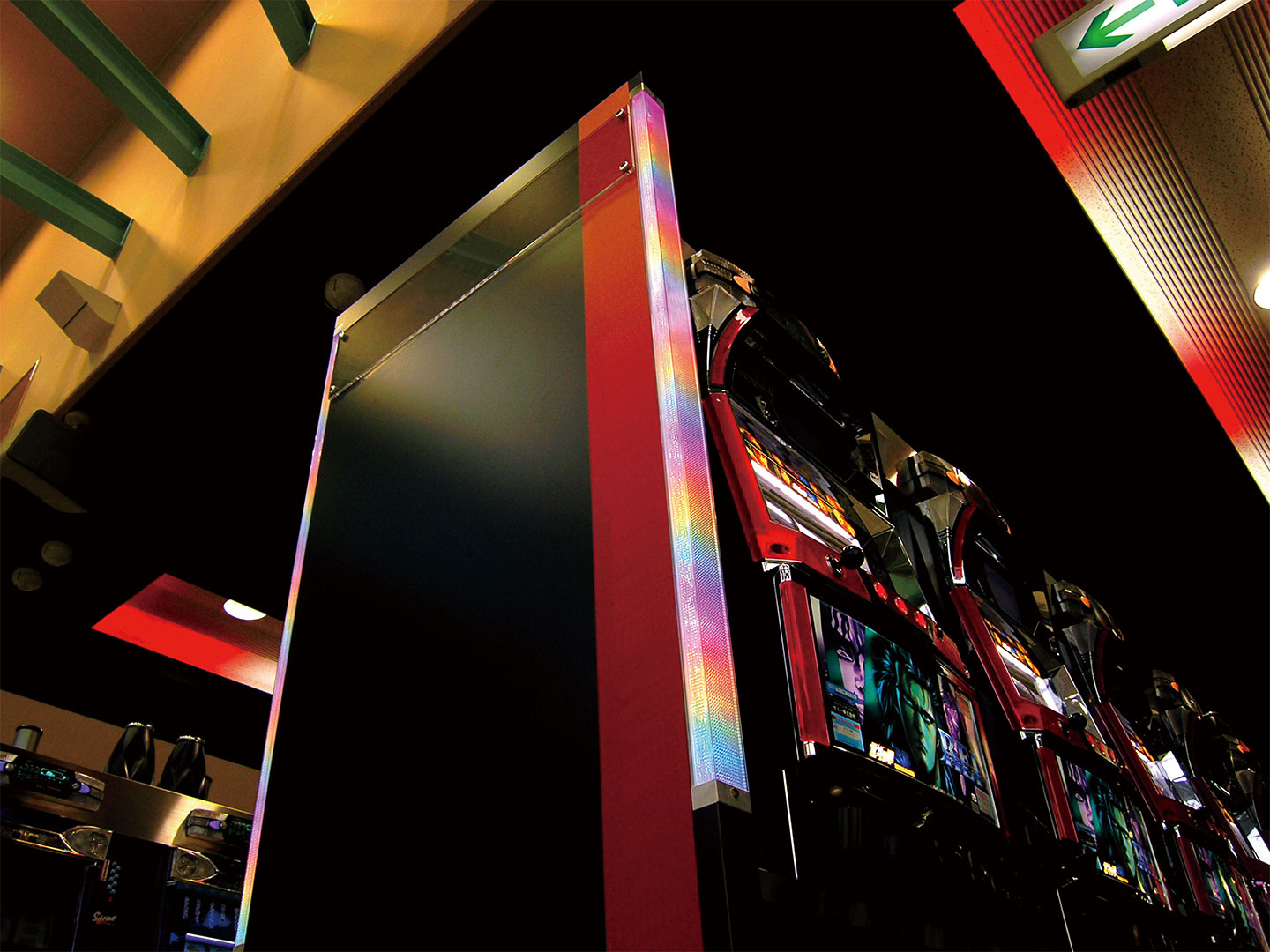

ピオニーTE

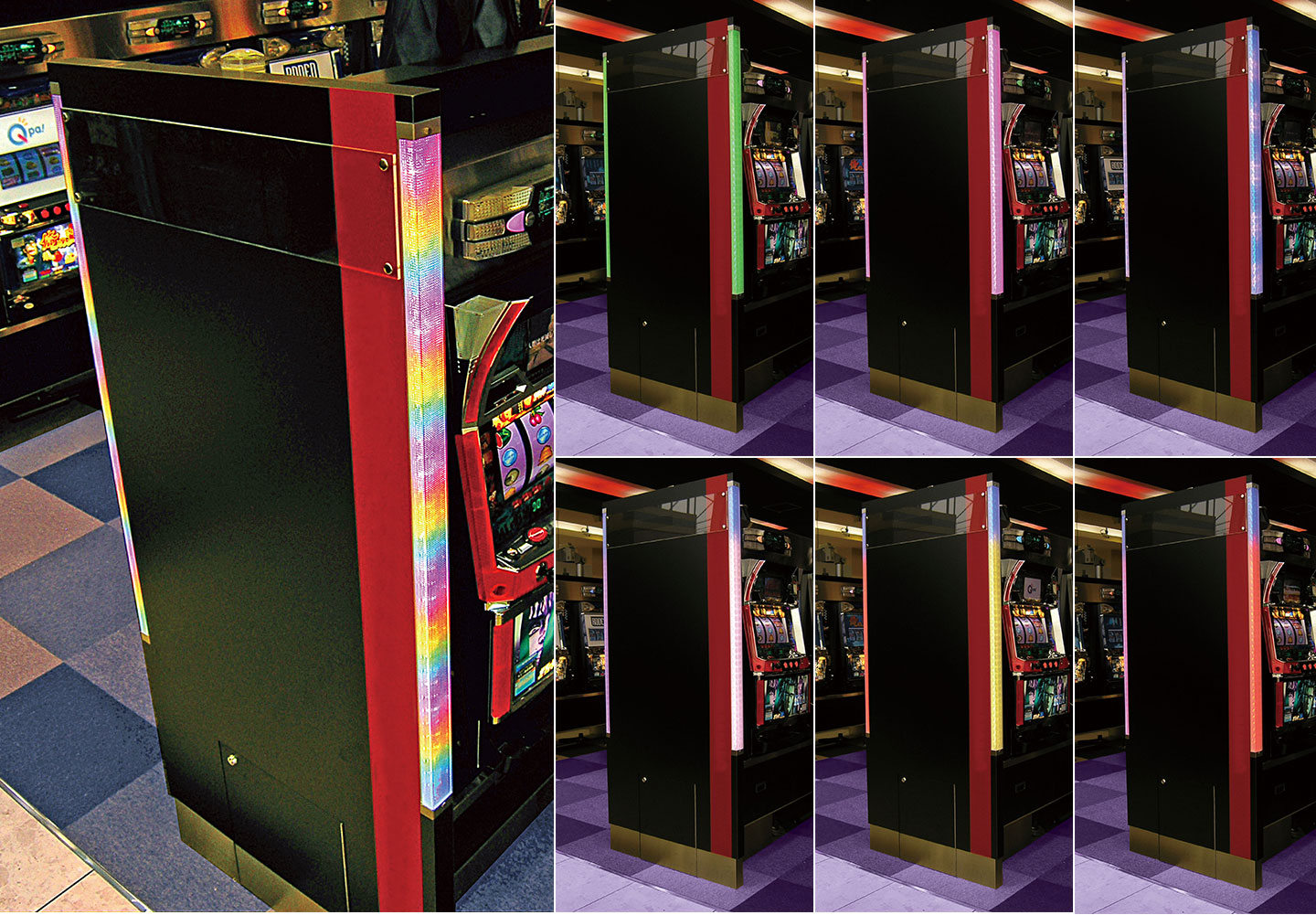

ピオニーTE

複数の代表表示に対応

同一列上でトラブル呼出しと大当りなど、複数の代表表示が同時発生した場合でも、優先度の高い順に二つまで表示可能。お客様へのサービス対応の漏れを減らします。

イルミパターン変更自在

代表灯常時点灯のカラー設定や代表点滅などのパターン設定など、多彩なイルミネーションパターン変更が可能。

ダイヤレンズと乳白レンズ

ダイヤレンズと乳白レンズの2種類をご用意。長さも最短250mmからスタンダードな1050mm、最長1850mmまで対応可能。連結同期機能でスケールの大きなイルミネーションも実現可能。

既存島・妻板にも取付対応

平面や既製島などにも、台座を使用することで場所を選ばず簡単に取り付け可能になります。

仕様表

型式呼出入力信号入力出力電源消費電力
表示部:TE6L□S□□□、制御部:TE6CA電圧用呼出(電圧AC24V)、大当(接点)、不正(接点)、サービス(接点)予備出力1、予備出力2AC24V(呼出しランプより供給)5VA(250mm)、20VA(1050mm)
  • 表示部型式1番目の□は、J:受信部あり、K:受信部なし(増設用)
  • 表示部型式2番目の□は、A:ダイヤレンズ、D:乳白レンズ
  • 表示部型式3番目の□は、1~10:長さ(単位長200mm+50mm)
  • 表示部型式4番目の□は、L:左用、R:右用(遮光仕様時)
