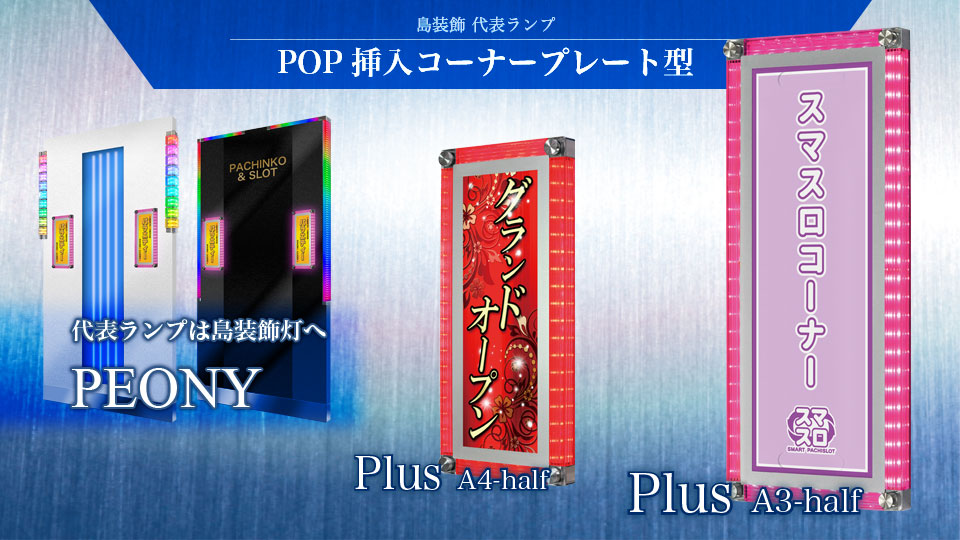

コーナープレート型代表ランプ「ピオニーPlus」 従来よりも大きなA3ハーフサイズを発売
遊技用製品2022.12.08
好評いただいているPOP挿入コーナープレート型の代表ランプ「ピオニーPlus」に従来よりも大きなA3ハーフサイズの表示部T6GLBを追加発売します。

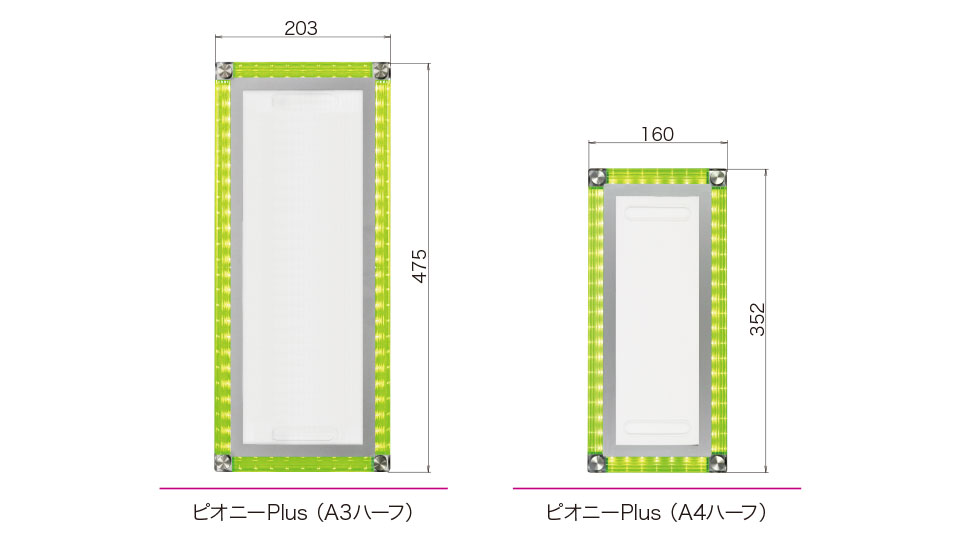

表示部の外観サイズは、A3ハーフがW203×H475mm、A4ハーフがW160×H352mm。表示サイズは、A3ハーフがW139×411mm、A4ハーフがW96×288mmで、表示面積比は約2倍になっています。
サイズ以外での仕様面の違いは、従来のA4ハーフでは表示部連結が最大2台まででしたがA3ハーフは1台までとなります。1台当たりでの消費電力はA3ハーフが15VA、A4ハーフが11VAとなります。
A3縦ハーフサイズの大きなPOPにも対応したピオニーPlus、妻板をより一層華やかにします。
仕様
| 型式 | A3ハーフ 表示部：T6GLB 制御部：T6DCL3/S（呼出接点用） 制御部：T6DCL3/D（呼出電圧用） | A4ハーフ 表示部：T6FLB 制御部：T6DCL3/S（呼出接点用） 制御部：T6DCL3/D（呼出電圧用） |
|---|---|---|
| 入力 | 呼出（接点or電圧）、大当（接点）、不正（接点） サービス1（接点）、サービス2（接点） | 呼出（接点or電圧）、大当（接点）、不正（接点） サービス1（接点）、サービス2（接点） |
| 出力 | 呼出（フォト接点）、大当（フォト接点）、不正（フォト接点） | 呼出（フォト接点）、大当（フォト接点）、不正（フォト接点） |
| 電源 | AC24V(呼出しランプより供給) | AC24V(呼出しランプより供給) |
| 表示部連結 | 不可（1台） | 可（最大2台） |
| 消費電力(1台) | 15VA | 11VA |
- 呼出入力信号の接点・電圧の違いに応じて制御部の型式が異なります。
- 表示部増設時には増設側表示部の７ピン切断処理が必要です。
