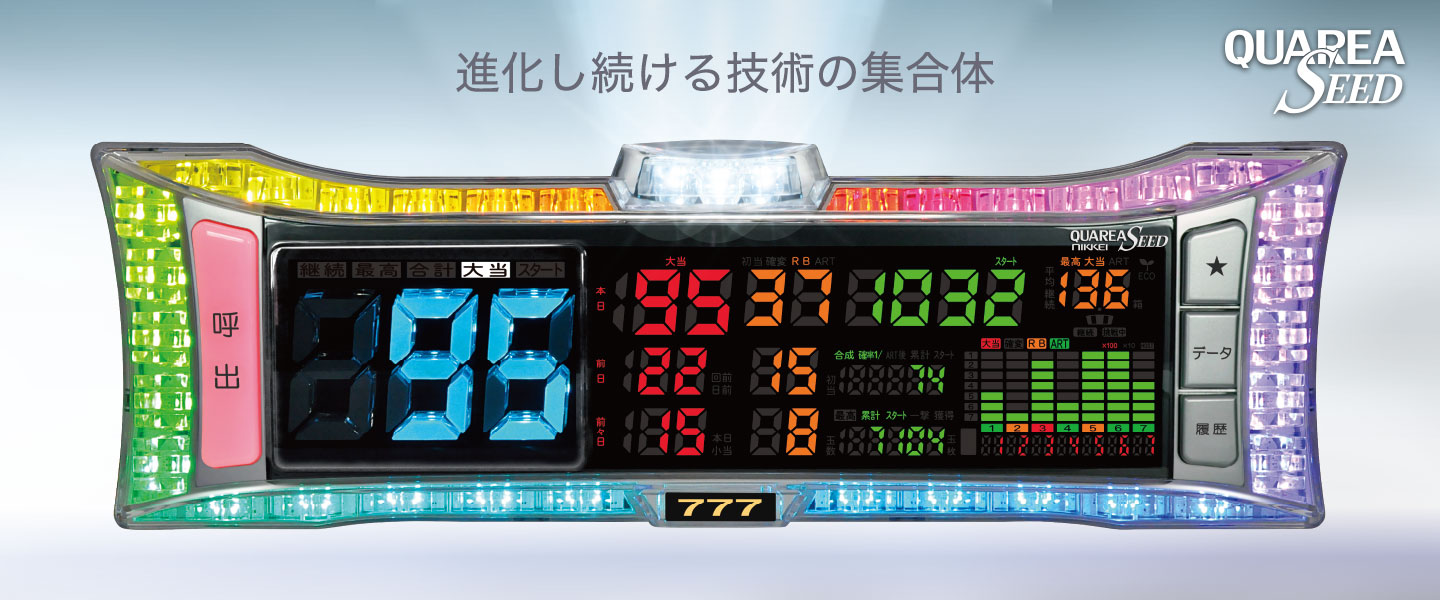

クオリアシード 進化し続ける技術の集合体

呼出しランプクオリアシード

クオリアシード

進化し続ける技術の集合体

ニッケイはこの分野で類ない画期的なことを数々おこないスタンダードにしてきましたそれらはやがて進化し受け継がれ、すべての遺伝子が組み込まれた新たな種となりました。その種が今ここに芽吹き、技術の集合体 クオリアシードとして誕生しました。

特長

パワーLEDを搭載した画期的なランプ

呼出しランプでは使われていなかったパワーLEDを初採用。大当り時などに一段と激しい閃光はパワーLEDならでは。フルカラーのパワーLEDなので、カラフルな演出も可能。上方へ閃光を発し、ホール内の演出にも一翼を担うパワーフラッシュ機能です。

パワーフラッシュは状態表示やイルミネーションだけでなく、スタッフ対応時にも効果的に機能します。スタッフ呼出時に一定時間経過した遊技台ではパワーフラッシュ点滅にて対応を促します。

パワーLEDを搭載した画期的なランプ

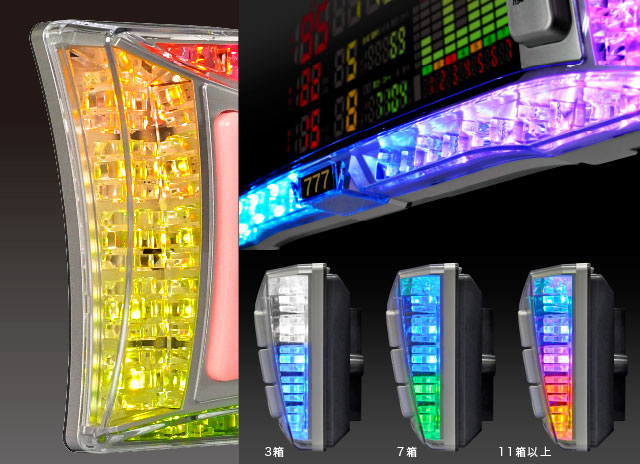

煌めくプリズムレンズ

プリズムレンズを追求し、ニッケイオリジナルの煌めきへと進化。両サイドのプリズムの煌めき、反射板にはミラー加工を施し、より一層の煌めきと視認性を高めています。周囲を覆ったオールプリズム仕様となっており高級感を演出しています。

玉数、メダル数を換算して箱数表示も可能。両サイドの5段プリズムにて箱数に応じた点灯表示も可能。10箱までの積層表示と11箱以上でのレインボー表示で出玉感をアピールします。

煌めくプリズムレンズ

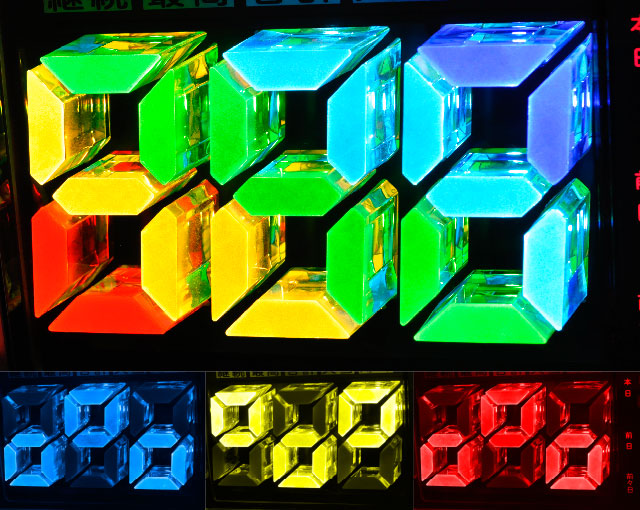

プリズム独特の一層目立つピックアップ表示

遊技台選びに重要になるデータを大型のカウンターでピックアップ表示することで台選びをサポートします。表示内容は大当り、本日最高継続、最高大当り、本日合計大当り、スタートから選択設定できます。また、イルミネーション機能も持ち合わせており、大当り時などには煌びやかな演出で盛り上げます。

本機では合計大当りと合成大当り確率(カスタムB・C部)の設定表示ができます。パチンコでは大当りと突確の合算、スロットではBBとRBの合算などのようにあらかじめ設定しておけばホールに合ったカウント表示ができます。

プリズム独特の一層目立つピックアップ表示

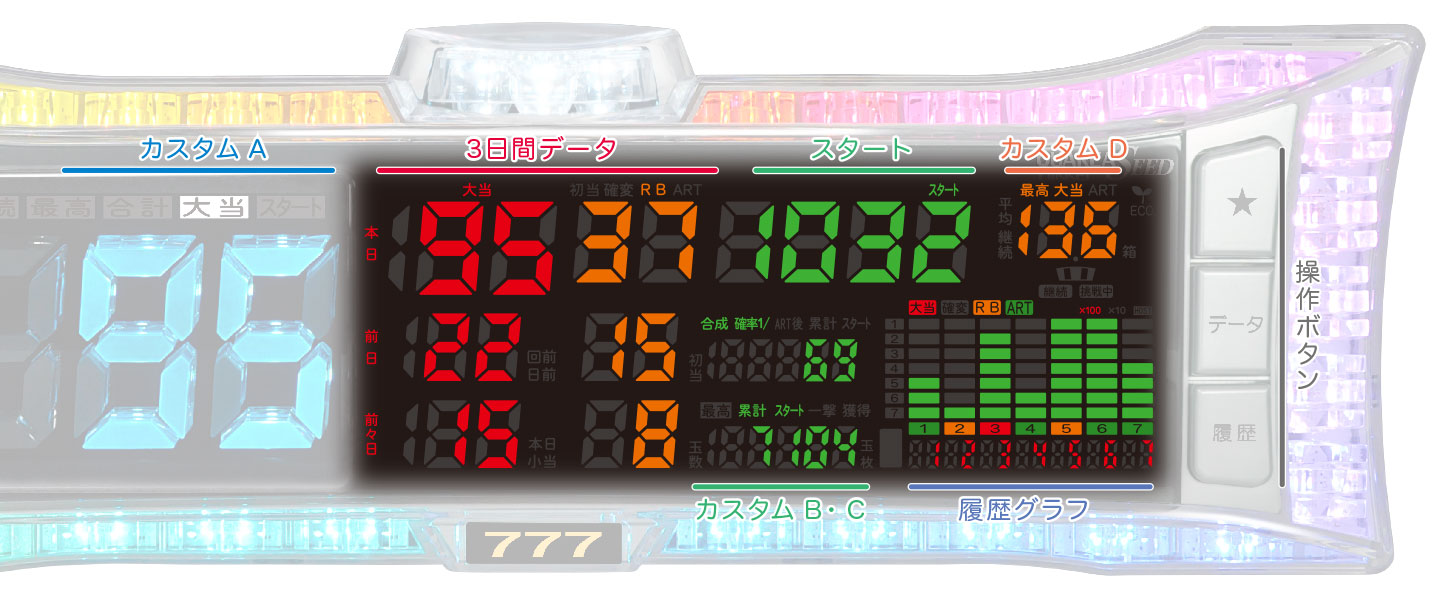

多彩なデータ表示

多彩なデータ表示

[多彩な情報を一度にチェック]
3日間の大当りデータ常時表示、履歴グラフ下部での継続履歴詳細表示、その他4ヶ所のカスタム部での表示内容調整で、ホールに合ったデータ表示がきっと見つかります。

[操作ボタンでさらに便利に]
データボタンでは最大30日間の累計データを表示します。履歴ボタンでは最大30回分の大当りごとの詳細データを表示します。★ボタンにはスランプグラフ、サービスコールなどに割り当て可能です。

[各台計数機に対応]
獲得玉数の表示が可能で玉数、メダル数を換算して箱数表示も可能。またランプ部での箱数表示もでき、視覚的にわかりやすく表示できます。

[省エネ推進エコ機能搭載]
本機にはエコ機能が搭載されており、ホール環境に応じてランプ輝度を調整することで消費電力を抑えることができます。エコ機能が働いてるときはデータ表示部右上のエコアイコンが点灯します。

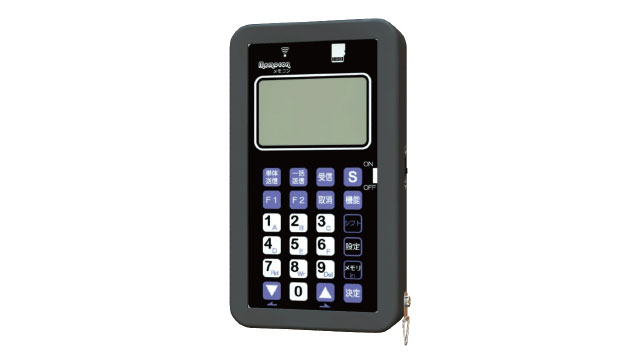

台移動のデータも瞬時に対応 双方向通信 メモコン

これひとつで呼出しランプ設定のバックアップや台移動時の呼出しランプ設定移動が簡単にできます。遊技データの30日分のコピー送信、500台分のデータ保存が可能です。

※特許取得済み。

台移動のデータも瞬時に対応 双方向通信 メモコン

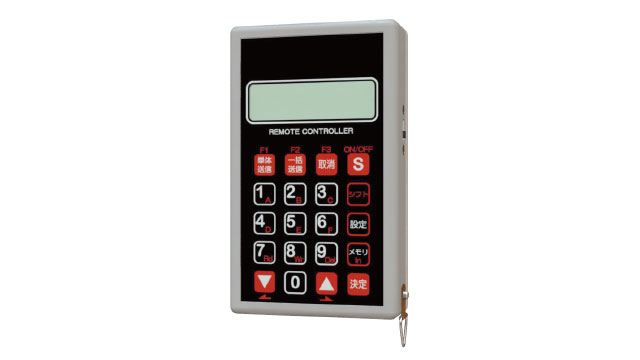

設定情報の保存も可能 管理者用リモコン

液晶モニタの表示を見ながらの各種設定操作。親機からの送信の必要もなく、セキュリティ機能も搭載。これ単独で一台・一列一括送信が可能。一列の中の特定範囲への送信も簡単に対応可能です。メモリ領域への設定情報の保存もできる優れものです。

設定情報の保存も可能 管理者用リモコン

仕様表

型式オプション型式外形寸法ランプ部データ部電源消費電力接続台数付属品
P用:YJR6PR、S用:YJR6SRPP用予備出力付:YJR6PRP、P用ワイヤーロック制御付:YJR6PRW、S用ワイヤーロック制御付:YJR6SRPWW437mm×H137mm×D86mm超高輝度LED+パワーLEDプリズムモジュール+LEDモジュールAC24V標準:14VA 最大:15VA ワイヤーロック使用時:+5VA500VAトランス使用時:端子台許容22台 1000VAトランス使用時:端子台許容30台取付台座A80508、取付ビス、P用のみ入力ボードBK6NBSH、P用のみ機械台ハーネスBC2H/ZS、番号札BP6YTN

オプション

管理者用リモコン(YZ6YA13)
管理者用。ランプの基本設定、データ、ワイヤーロックなどを操作。
カードリモコン(YZ6X5)
ホールスタッフ用。連続・無制限遊技や食事中タイマーなどの操作。
メモコン(YZ6YD3)
管理者用。ランプの設定のバックアップなどの操作。
トランスコード(BC6DT2/X)
電源線と電源トランスとの接続。端子台トランス用。
電源延長ハーネス(BC6DG/X)
電源線を延長。
代表灯信号延長ハーネス(BC6DN/F)
代表灯信号線を延長。
ランニング通信信号延長ハーネス(BC4WN)
ランニング通信信号線を延長。
通信延長ハーネス(BC6TCN)
通信線を延長。
8ピン入力ハーネス(BC6YAQS)
パチスロ用。8ピン入力用。
8ピン信号延長ハーネス(BC6YAQE)
パチスロ用。8ピン入力・出力を延長。
表示灯接続ハーネス(BC6TVP)
表示灯ラピスと接続。
予備入力ハーネス(BC6PAP□4)
外部機器から予備入力へ配線。(□:線色)
予備出力ハーネス(BC6URW□)
予備出力から外部機器へ配線。(□:線色)
予備電圧出力ハーネス(BC6VA□)
予備電圧出力から外部機器へ配線。 (□印:線色)
不正入力ハーネス(BK6DS/O)
不正出力機器から保持機能のある本製品へ配線。解除ボタン付。
不正入力無保持ハーネス(BC6EHS)
不正出力機器から本製品へ配線。
磁気センサーキット(BK6DS)
磁気を検知。解除ボタン付。
光センサー(BK6MR)
光センサー必要時に使用。
ドアセンサー自在型 標準監視(BK3DAT、BK3DBT)
ドアオープンを検知。パチンコ・パチスロに使用できる自在型。a接用:BK3DAT、b接用:BK3DBT。
ドアセンサー自在型 夜間監視(BK3DATY、BK3DBTY)
ドアオープンを検知。パチンコ・パチスロに使用できる自在型。昼間と夜間の監視が可能。a接用:BK3DATY、b接用:BK3DBTY。
ワイヤーロック制御セット(YSWL1S)
ワイヤーロック制御を内蔵していない機種に追加。リモコンでのワイヤーロックの解放・ロックを制御。
出力増設セット(YXP1S)
パチンコ用。予備出力3・4(接点)、予備出力4(電圧)、大当/BB出力(電圧)を増設します。出力増設基板YSP1と予備出力ハーネスBC6URWYが1本ついてきます。追加ハーネス:BC6URWB(接点)、BC6VA□(電圧) (□印:線色)
代表変換器(BK6BA/S)
当社呼出しランプ(接点仕様)と代表ランプ(電圧仕様)を接続するための信号変換。
代表灯ワンタッチハーネス(BC6□□)
他社製代表ランプとコネクタ接続。圧着工事不要。(□:機種によって変更)
代表灯中継器(BK6DA)
他社製代表ランプに合った信号変換。
ボイス中継器(BK7PA)
音声合成表示灯パワーボイスと接続。
ハンディーハーネス(BC2H/□□)
機械台メーカー別のワンタッチハーネス。(□:機種によって変更)
入力ボード ハンディータイプ(BK6NBH)
パチンコ用のみ。パチンコ接続用基板。(電圧・接点入力対応)
予備電圧アダプタ(BK2PV/R)
予備電圧出力を接点に変換し、外部機器へ配線。
2分岐フォト(FC2RA、FC2RB)
1接点出力を2つに分岐。1入力2出力:FC2RA、2入力4出力:FC2RB
