ピオニーTE3 業界最大サイズ 視認性、極まる。ピオニーTE3 業界最大サイズ 視認性、極まる。

代表ランプピオニーTE3

ピオニーTE3

業界最大サイズ 視認性、極まる。

視認性と上質な煌めき 表示本体サイズはスタンダードタイプで幅50mm、奥行100mm、長さ450mmと存在感ある大きさ。超高輝度LEDの配置とレンズパターンを光学計算で設計し、業界最大の奥行100mmを実現しています。850mmの長さのロングタイプもラインナップし、どの方向からでもよく見える代表ランプです。

特長

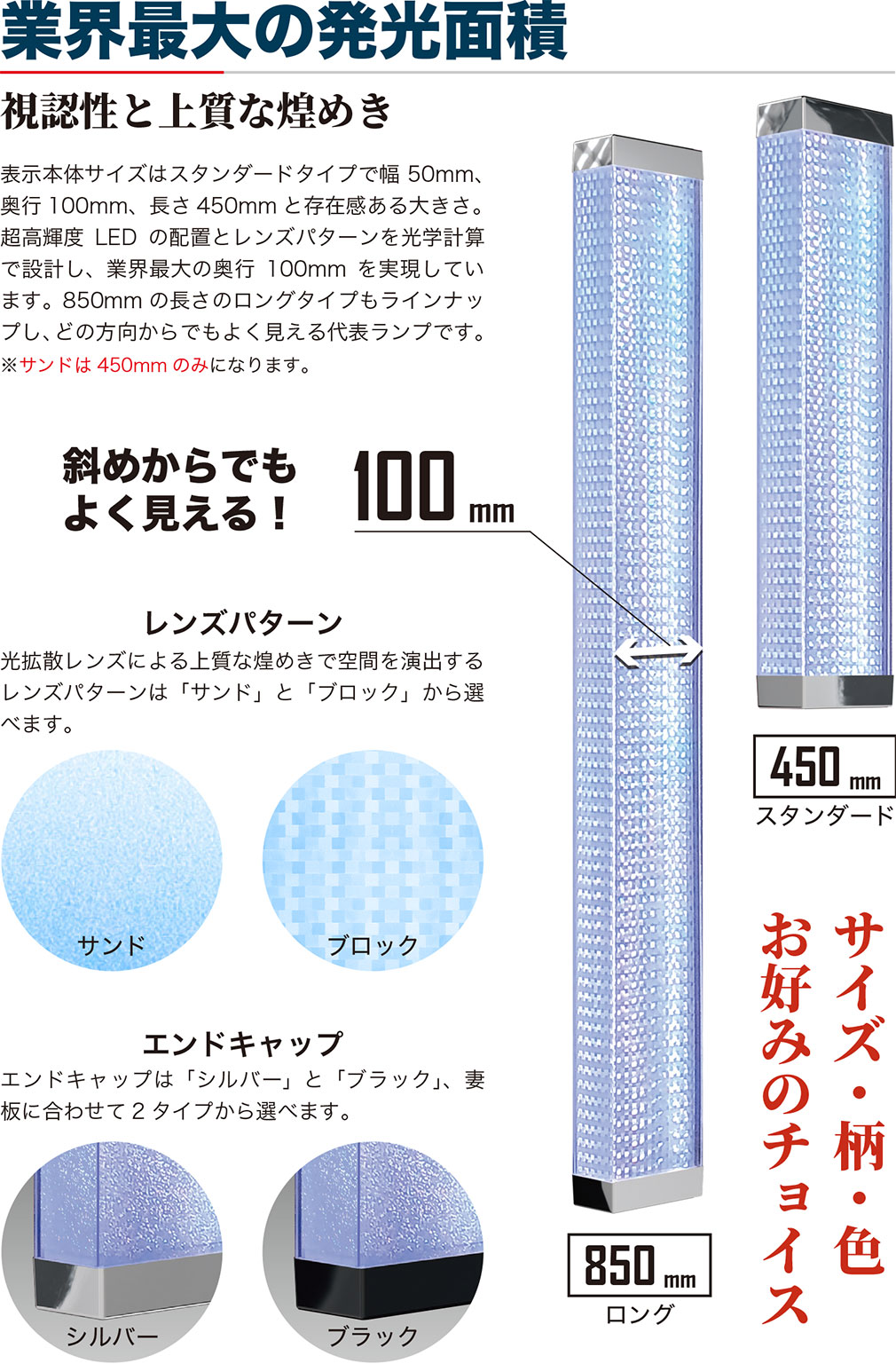

業界最大の発光面積 視認性と上質な煌めき 表示本体サイズはスタンダードタイプで幅50mm、奥行100mm、長さ450mmと存在感ある大きさ。超高輝度LEDの配置とレンズパターンを光学計算で設計し、業界最大の奥行100mmを実現しています。850mmの長さのロングタイプもラインナップし、どの方向からでもよく見える代表ランプです。※サンドは450mmのみになります。斜めからでもよく見える! レンズパターン:光拡散レンズによる上質な煌めきで空間を演出するレンズパターンは「サンド」と「ブロック」から選べます。 エンドキャップ:エンドキャップは「シルバー」と「ブラック」、妻板に合わせて2タイプから選べます。 サイズ・柄・色 お好みのチョイス

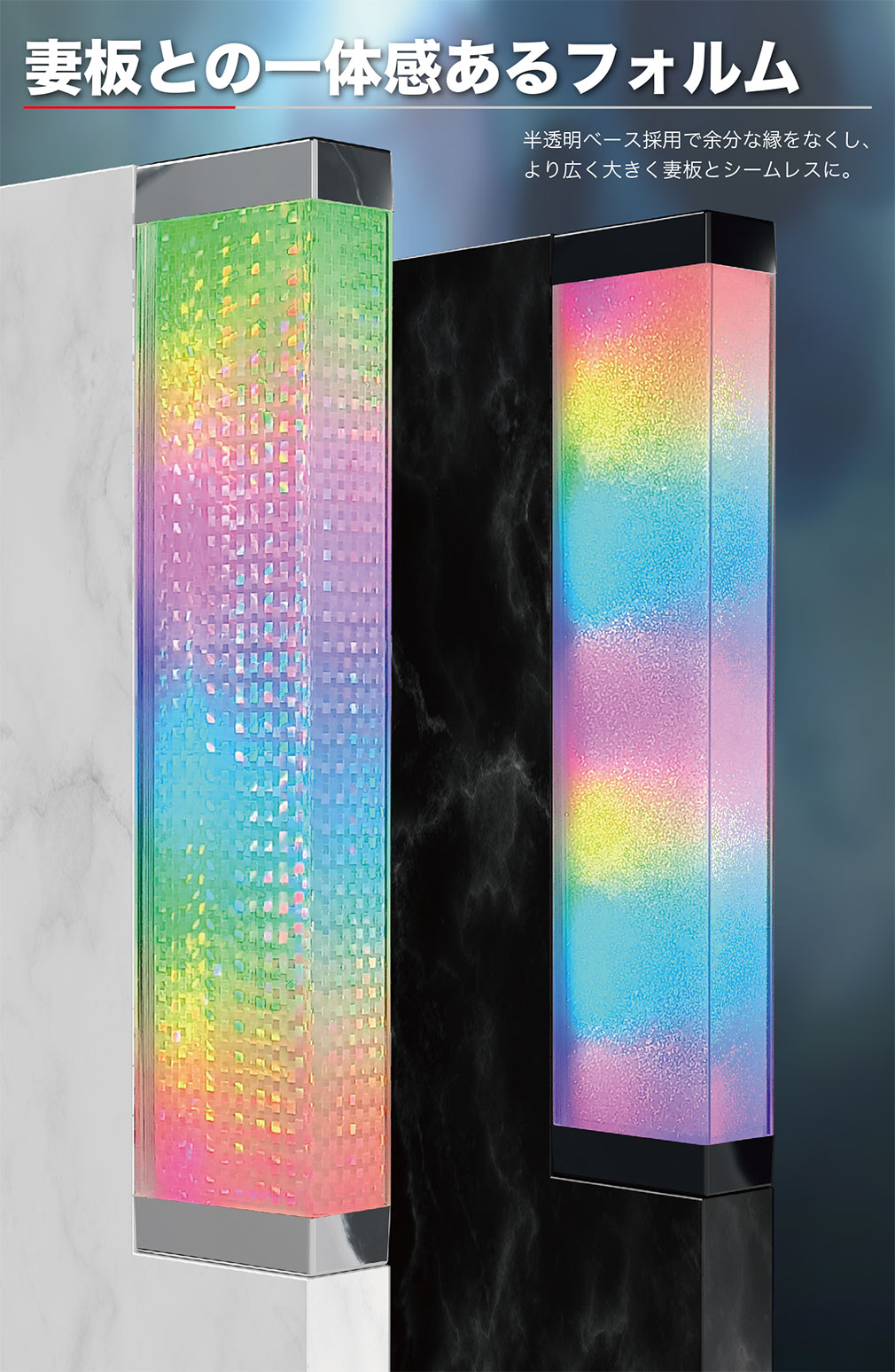

妻板との一体感あるフォルム 半透明ベース採用で余分な縁をなくし、より広く大きく妻板とシームレスに。

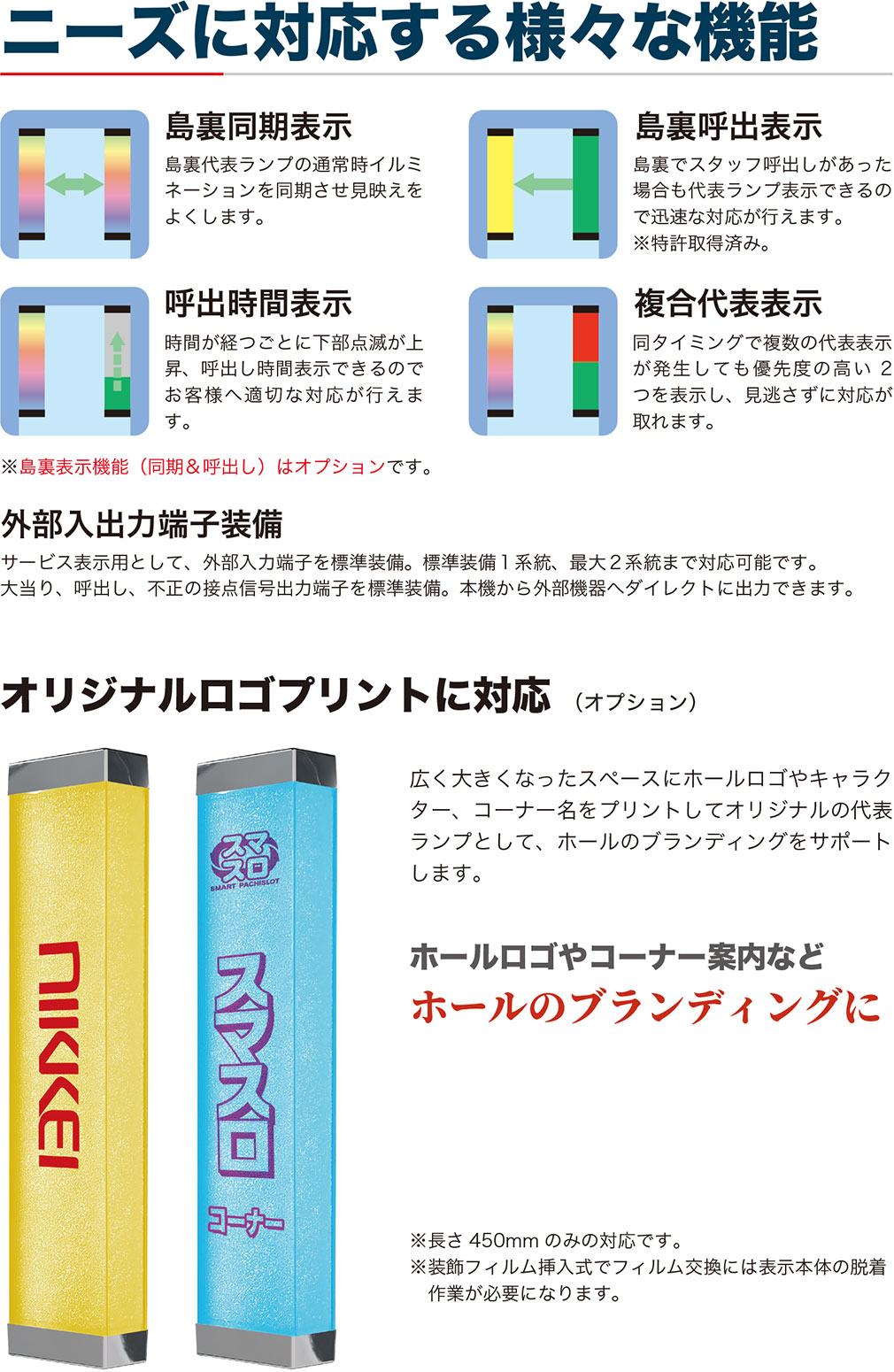

ニーズに対応する様々な機能 島裏同期表示:島裏代表ランプの通常時イルミネーションを同期させ見映えをよくします。 島裏呼出表示:島裏でスタッフ呼出しがあった場合も代表ランプ表示できるので迅速な対応が行えます。※特許取得済み。 呼出時間表示:時間が経つごとに下部点滅が上昇、呼出し時間表示できるのでお客様へ適切な対応が行えます。 複合代表表示:同タイミングで複数の代表表示が発生しても優先度の高い2 つを表示し、見逃さずに対応が取れます。 ※島裏表示機能(同期&呼出し)はオプションです。 外部入出力端子装備 サービス表示用として、外部入力端子を標準装備。標準装備1系統、最大2系統まで対応可能です。大当り、呼出し、不正の接点信号出力端子を標準装備。本機から外部機器へダイレクトに出力できます。 オリジナルロゴプリントに対応(オプション) 広く大きくなったスペースにホールロゴやキャラクター、コーナー名をプリントしてオリジナルの代表ランプとして、ホールのブランディングをサポートします。 ※長さ450mmのみの対応です。※装飾フィルム挿入式でフィルム交換には表示本体の脱着作業が必要になります。 ホールロゴやコーナー案内などホールのブランディングに



人件費削減、サービス向上の救世主
ピオニーTE3との連動で最少人数・最高品質の接客サービス

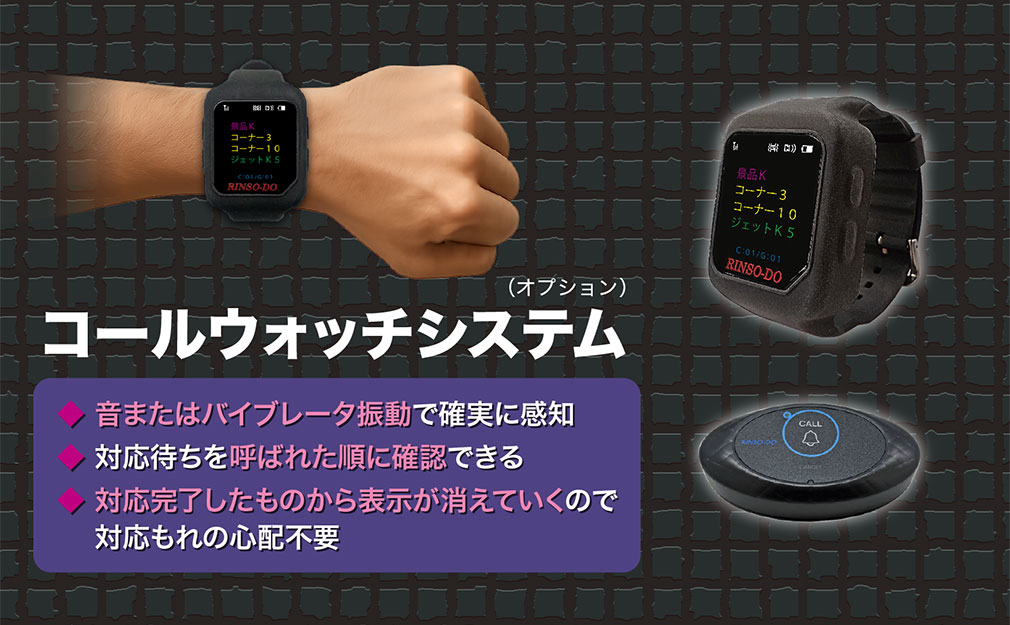

コールウォッチシステム(オプション) 音またはバイブレータ振動で確実に感知 対応待ちを呼ばれた順に確認できる 対応完了したものから表示が消えていくので対応もれの心配不要

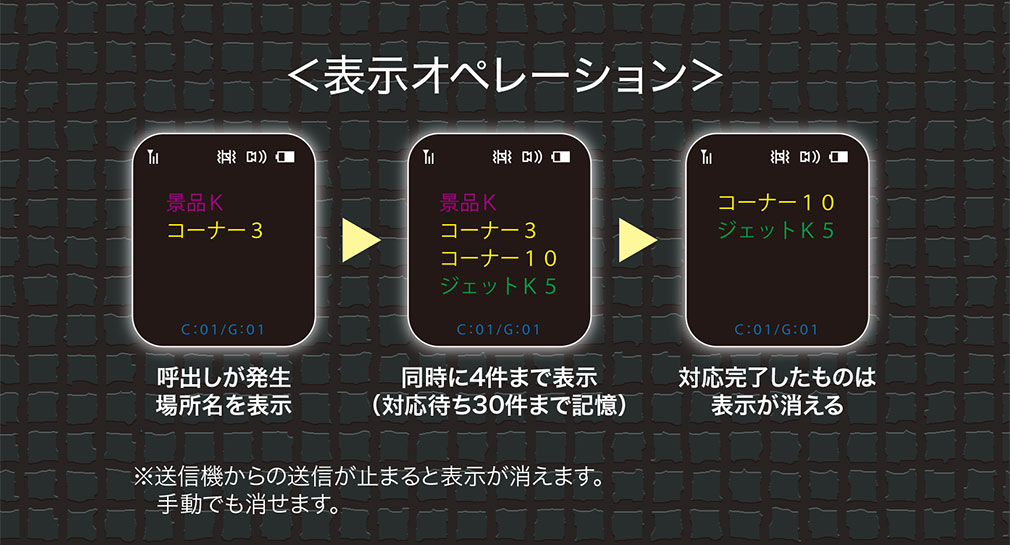

表示オペレーション 呼出しが発生 場所名を表示 同時に4件まで表示(対応待ち30件まで記憶) 対応完了したものは表示が消える ※送信機からの送信が止まると表示が消えます。手動でも消せます。

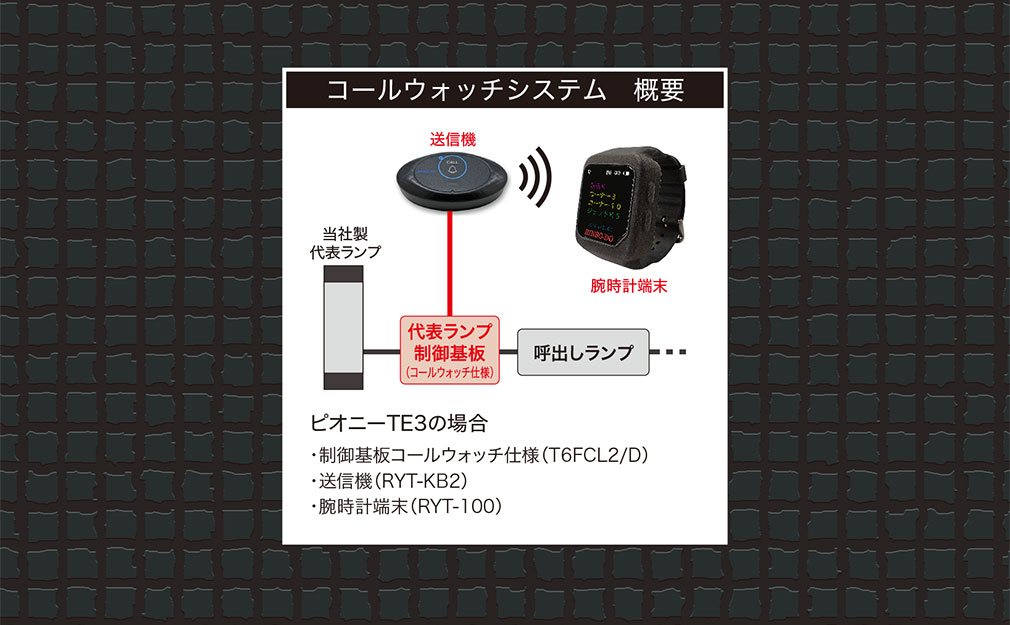

コールウォッチシステム概要 ピオニーTE3の場合 制御基板コールウォッチ仕様(T6FCL2/D) 送信機(RYT-KB2) 腕時計端末(RYT-100)

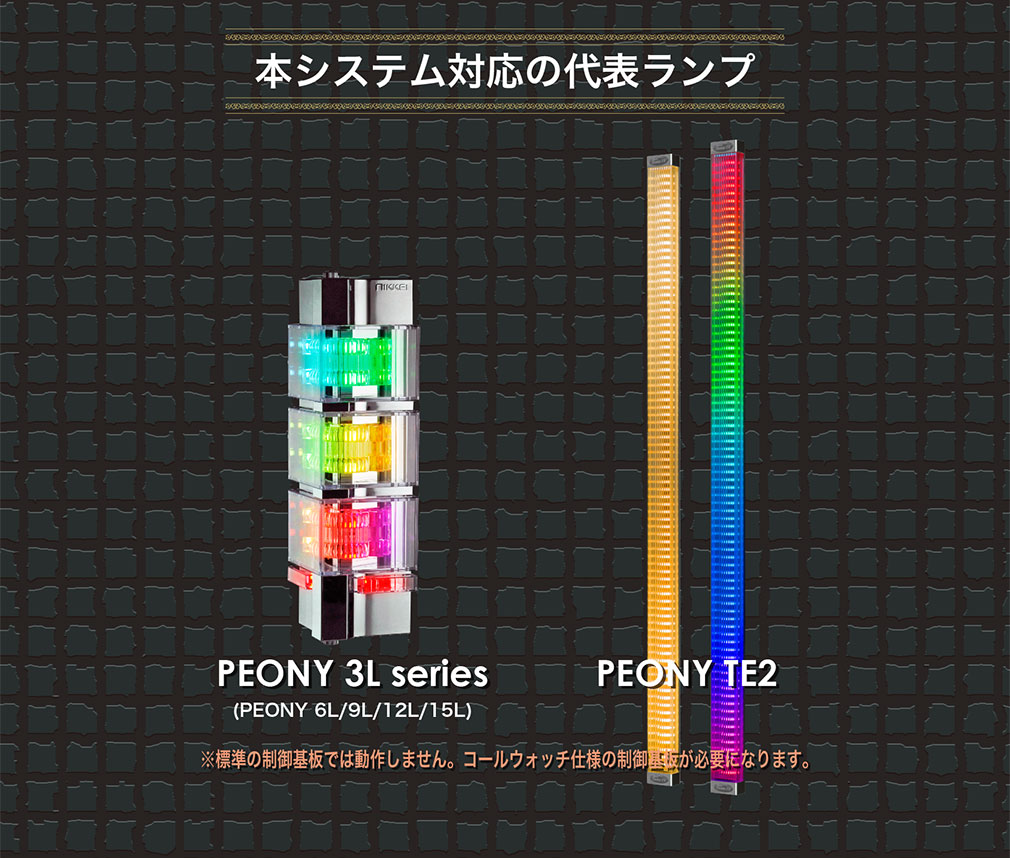

本システム対応の代表ランプ PEONY 3L series(PEONY 6L/9L/12L/15L) PEONY TE2 ※標準の制御基板では動作しません。コールウォッチ仕様の制御基板が必要になります。

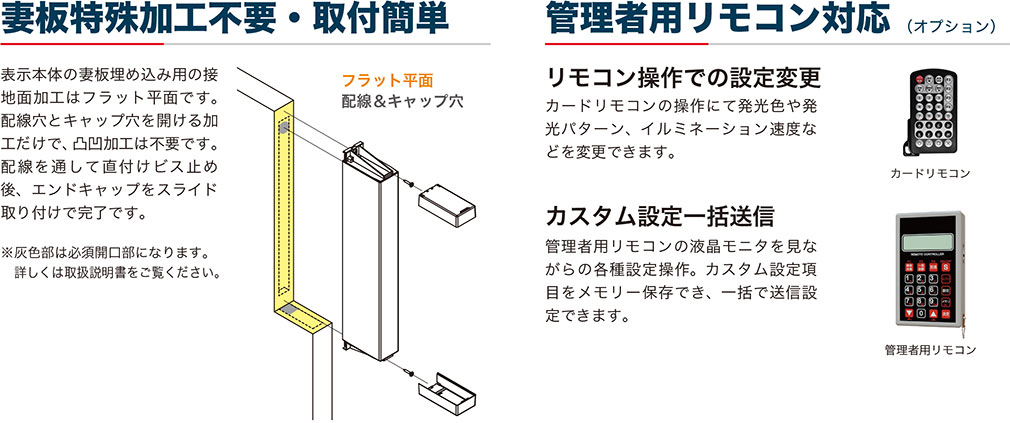

妻板特殊加工不要・取付簡単 表示本体の妻板埋め込み用の接地面加工はフラット平面です。配線穴とキャップ穴を開ける加工だけで、凸凹加工は不要です。配線を通して直付けビス止め後、エンドキャップをスライド取り付けで完了です。 ※灰色部は必須開口部になります。詳しくは取扱説明書をご覧ください。 管理者用リモコン対応(オプション) リモコン操作での設定変更:カードリモコンの操作にて発光色や発光パターン、イルミネーション速度などを変更できます。 カスタム設定一括送信:管理者用リモコンの液晶モニタを見ながらの各種設定操作。カスタム設定項目をメモリー保存でき、一括で送信設定できます。

仕様表

製品名スタンダード 450Lロング 850L
表示部型式TE6LJ3SA1
TE6LJ3SA1/M
TE6LJ3BA1
TE6LJ3BA1/M


TE6LJ3BA2
TE6LJ3BA2/M
制御部型式T6FCL/D(※コールウォッチ仕様はT6FCL2/D)T6FCL/D(※コールウォッチ仕様はT6FCL2/D)
電源電圧AC24V(50/60Hz共用)AC24V(50/60Hz共用)
通常消費電力7.5VA13.5VA
最大消費電力9.3VA17VA
外観寸法W50×L450×D100㎜W50×L850×D100㎜
質量約0.48kg約0.85kg
入力呼出(電圧)/大当(接点)/不正(接点)/サービス1・2(接点)呼出(電圧)/大当(接点)/不正(接点)/サービス1・2(接点)
出力呼出(フォト接点)/大当(フォト接点)/不正(フォト接点)
外部代表ランプ接続
(※コールウォッチ仕様のみ専用出力装備)
呼出(フォト接点)/大当(フォト接点)/不正(フォト接点)
外部代表ランプ接続
(※コールウォッチ仕様のみ専用出力装備)
付属品ランプ中継ハーネスBC6ELP、軽天ビス2本ランプ中継ハーネスBC6ELP、軽天ビス2本

オプション

BC2FQ
サービス2ハーネス
BC5ME2
外部出力用延長ハーネス
BC6TBC
島裏通信ハーネス
BC6TBC2
島裏通信延長ハーネス
BC6TBC/S
島裏通信ハーネスセット
YZ6YA18
管理者用リモコン
YZ6X6
カードリモコン

カタログ

カタログPDF
